YUASA PRODUCTS : TENSION WASHER

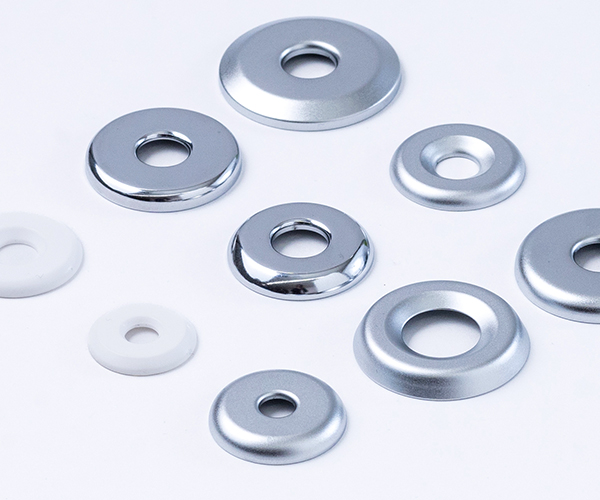

テンションワッシャーは、スプリングテンサーやワッシャーテンサーに組み込まれ、糸に張力を付与する部品です。ワッシャー同士で糸を挟み込む構造で使用され、テンション付与機構の一部を担います。
材質は金属に硬質クロムめっきを施した仕様が主流で、表面仕上げも梨地・鏡面など使用条件に応じて選択可能です。また、糸や電線の種類や生産条件に応じて、セラミック製も複数ご用意しています。
さらに、内径部の摩耗や金属汚れへの対策として、樹脂製スリーブを内蔵した仕様にも対応。使用環境に応じた材質・構造の選定により、安定したテンション制御と長期的な運用を実現します。
| 図番／No | 製品名称 | 製品写真 | 製品図面 | 材質 | 重量 | 表面仕上げ | 詳細を見る |
|---|---|---|---|---|---|---|---|
| B704040 | テンションワッシャー |
|
|
C10-92CW | 1.90g | NF | |
図番／No.B704040製品名称テンションワッシャー
|
|||||||
| A112001 | テンションワッシャー |
|
|
HARD CHROME | 0.60g | MAT | |
図番／No.A112001製品名称テンションワッシャー
|
|||||||
| A112002 | テンションワッシャー |
|
|
HARD CHROME | 1.35g | MAT | |
図番／No.A112002製品名称テンションワッシャー
|
|||||||
| A112003 | テンションワッシャー |
|
|
HARD CHROME | 2.30g | MAT | |
図番／No.A112003製品名称テンションワッシャー
|
|||||||
| B304010 | テンションワッシャー |
|
|
C10-92CW | 2.70g | NF DPA | |
図番／No.B304010製品名称テンションワッシャー
|
|||||||
| A112024 | テンションワッシャー |
|
|
HARD CHROME | 1.20g | MAT | |
図番／No.A112024製品名称テンションワッシャー
|
|||||||

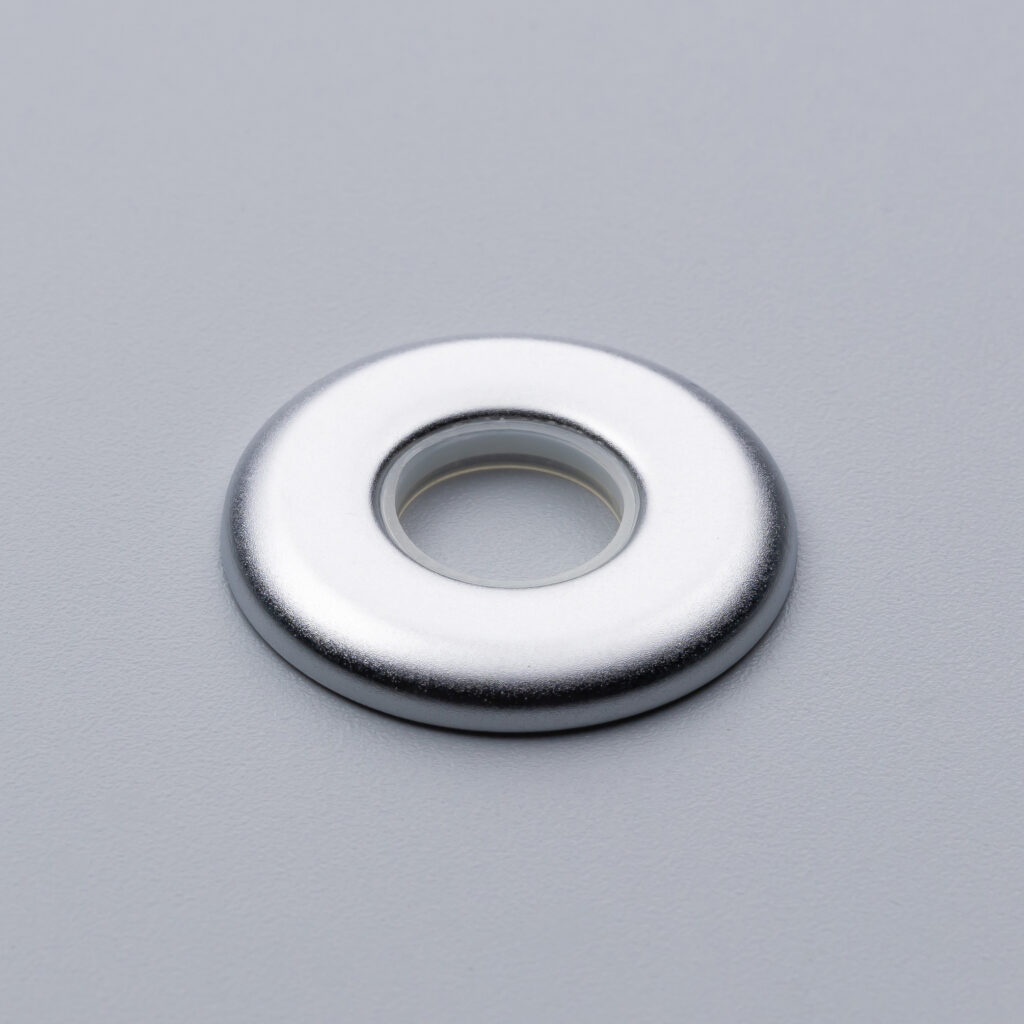

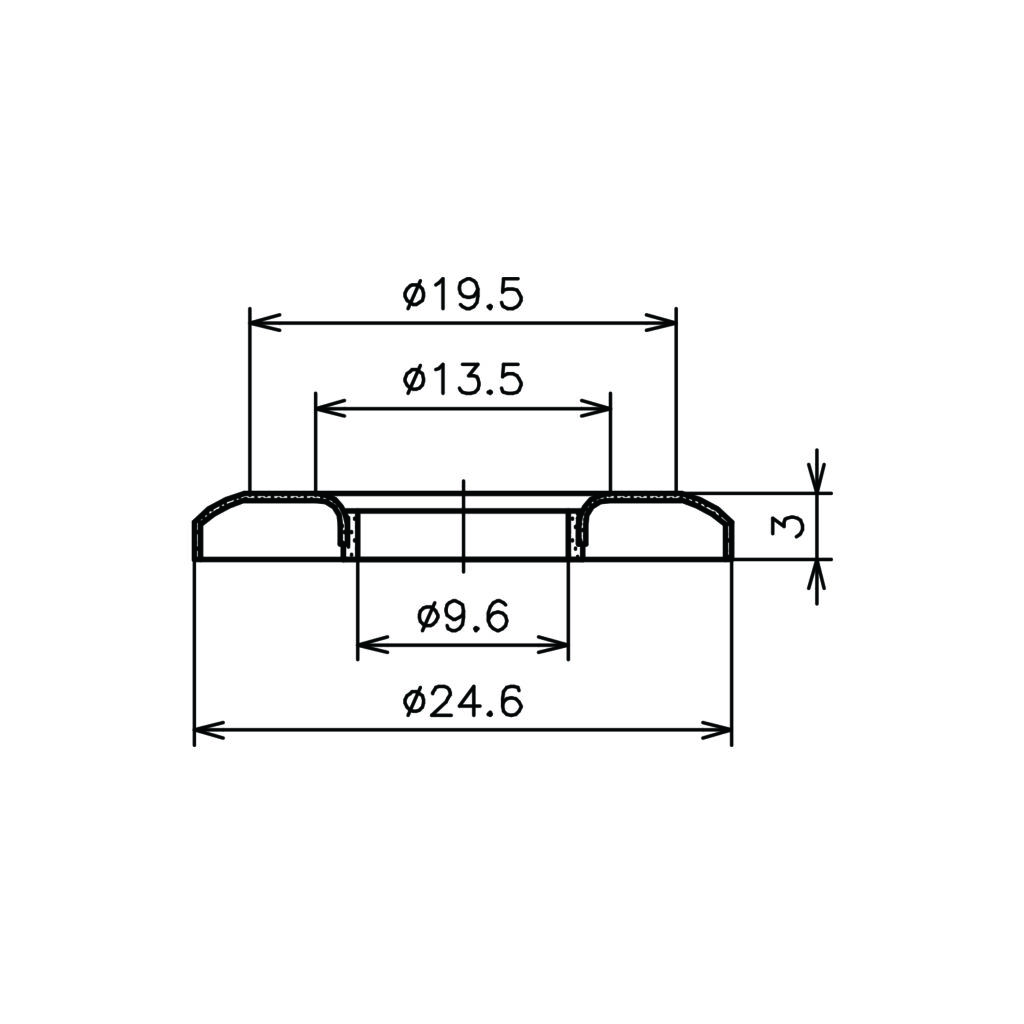

| A409027 | テンションワッシャー |
|
|
HARD CHROME・PA | 1.30g | MAT | |
図番／No.A409027製品名称テンションワッシャー
|
|||||||
| D110009 | テンションワッシャー |
|
|
HARD CHROME・PA | 2.80g | MAT | |
図番／No.D110009製品名称テンションワッシャー
|
|||||||
| A409028 | テンションワッシャー |
|
|
HARD CHROME・PA | 4.80g | MAT | |
図番／No.A409028製品名称テンションワッシャー
|
|||||||
| A706037 | テンションワッシャー |
|
|
HARD CHROME | 1.45g | MAT | |
図番／No.A706037製品名称テンションワッシャー
|
|||||||

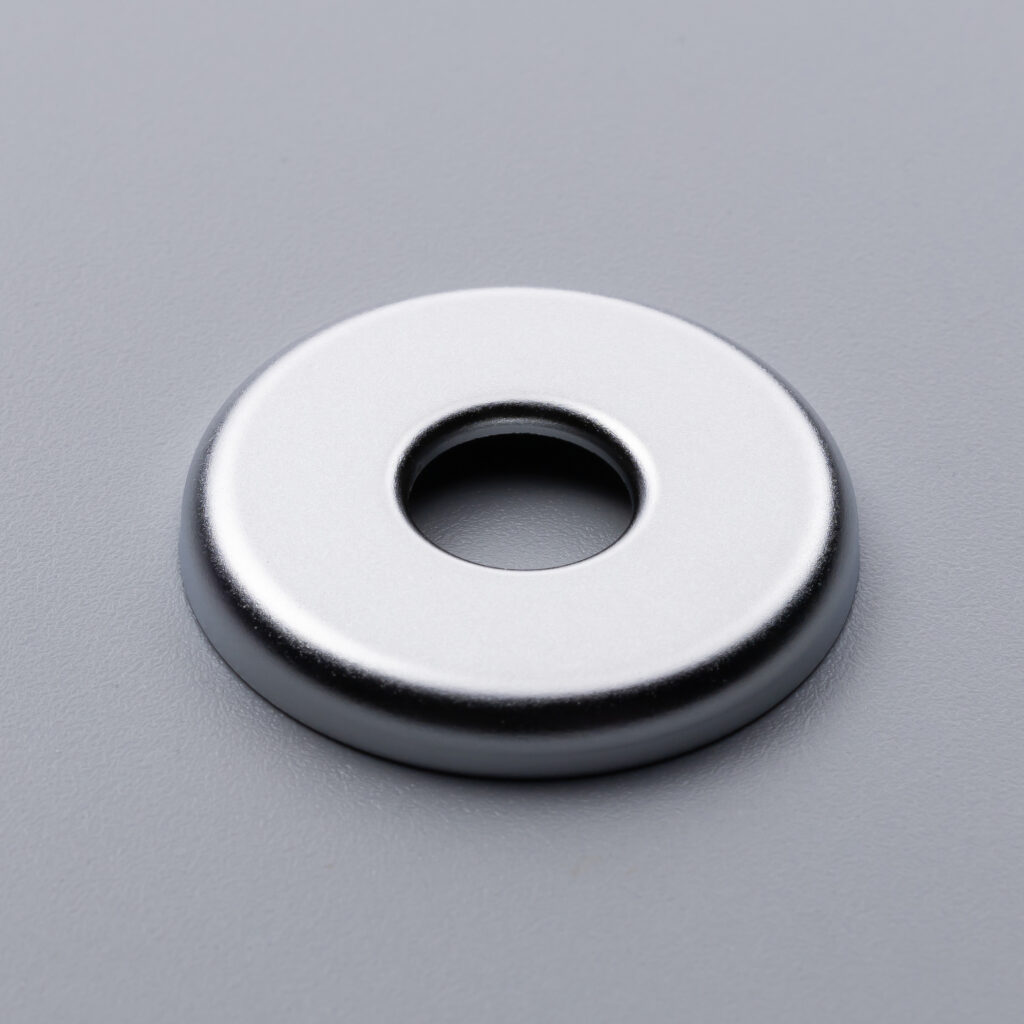

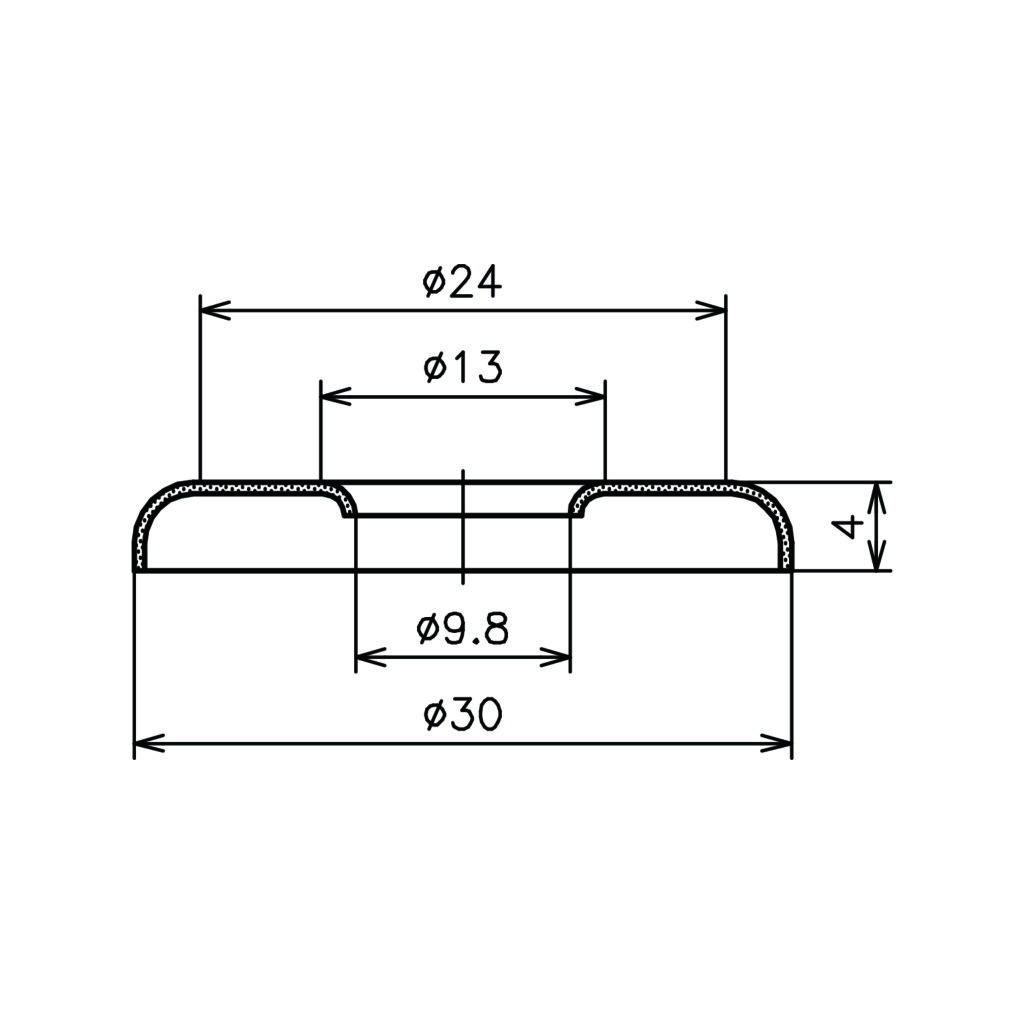

| A112028 | テンションワッシャー |
|
|
HARD CHROME | 3.40g | MAT | |
図番／No.A112028製品名称テンションワッシャー
|
|||||||

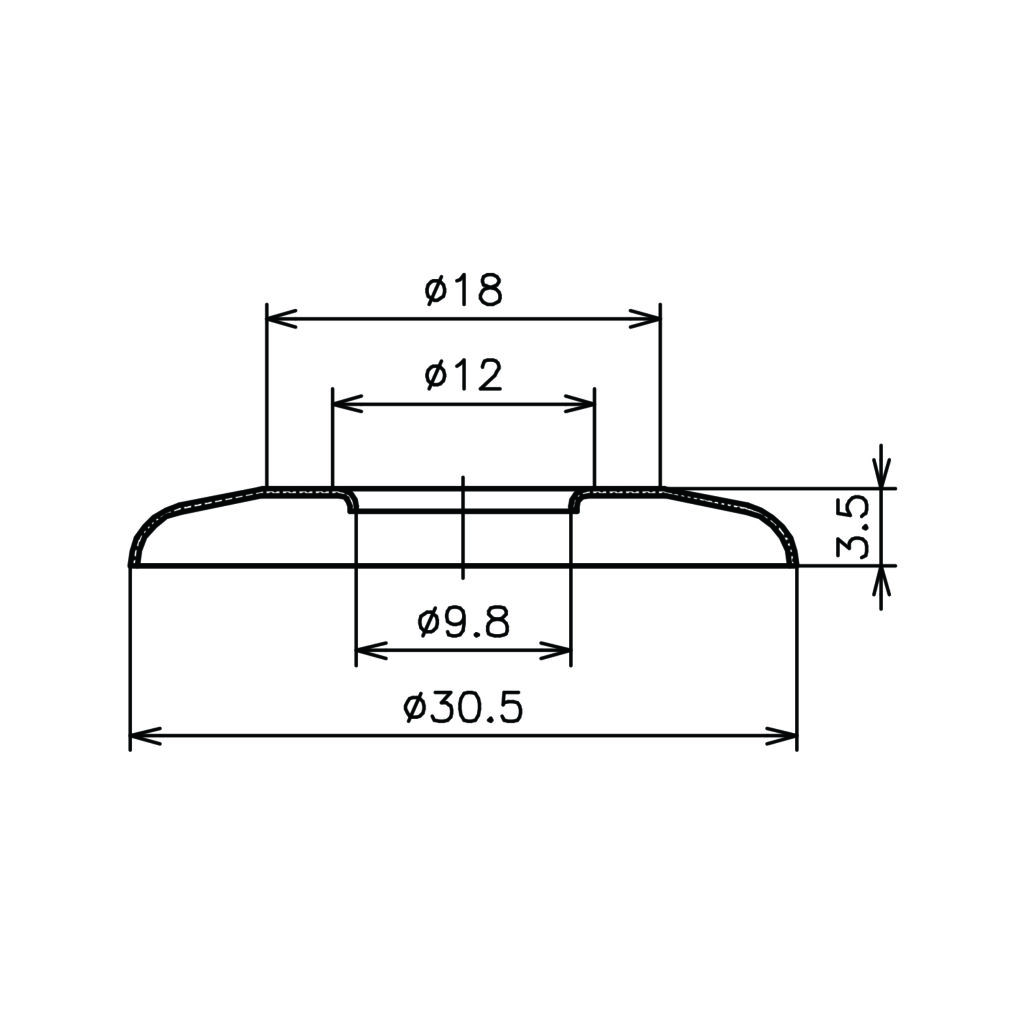

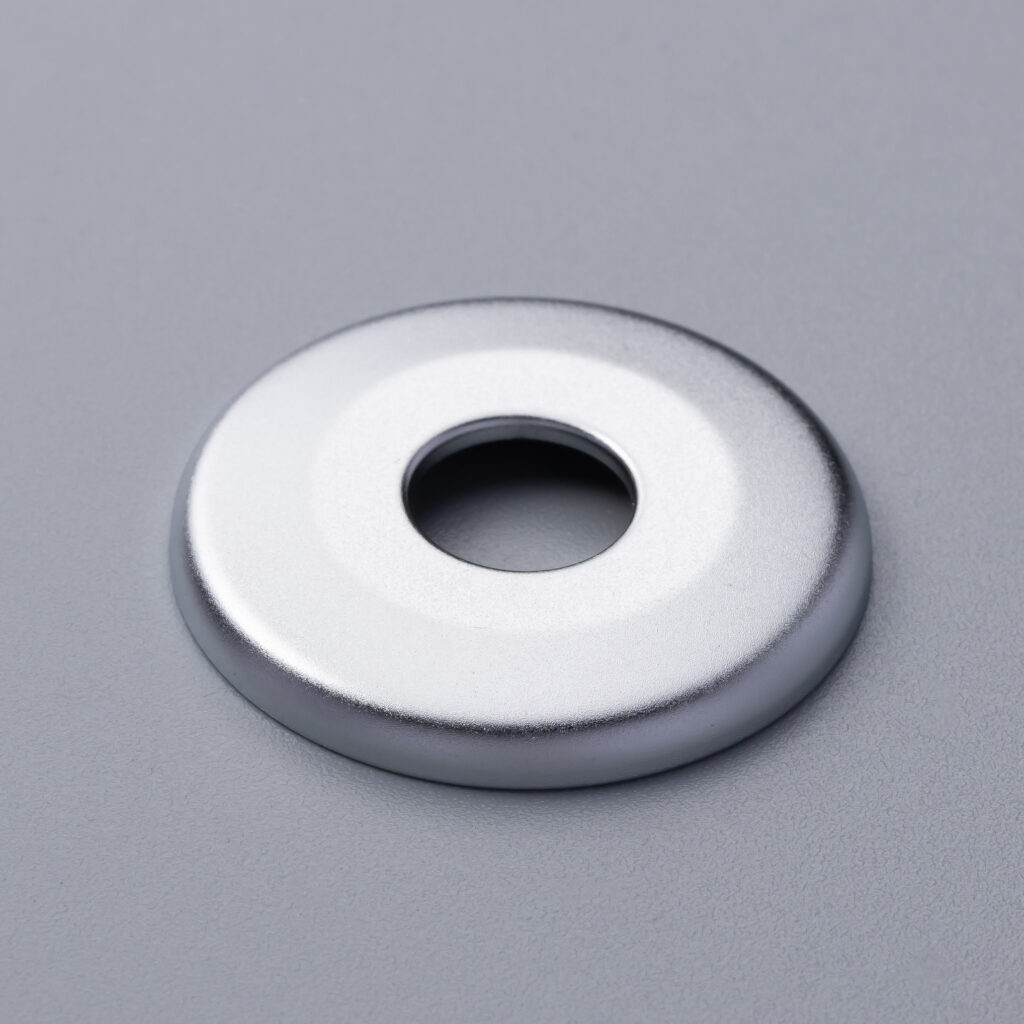

| A112027 | テンションワッシャー |
|
|
HARD CHROME | 2.40g | MAT | |
図番／No.A112027製品名称テンションワッシャー
|
|||||||

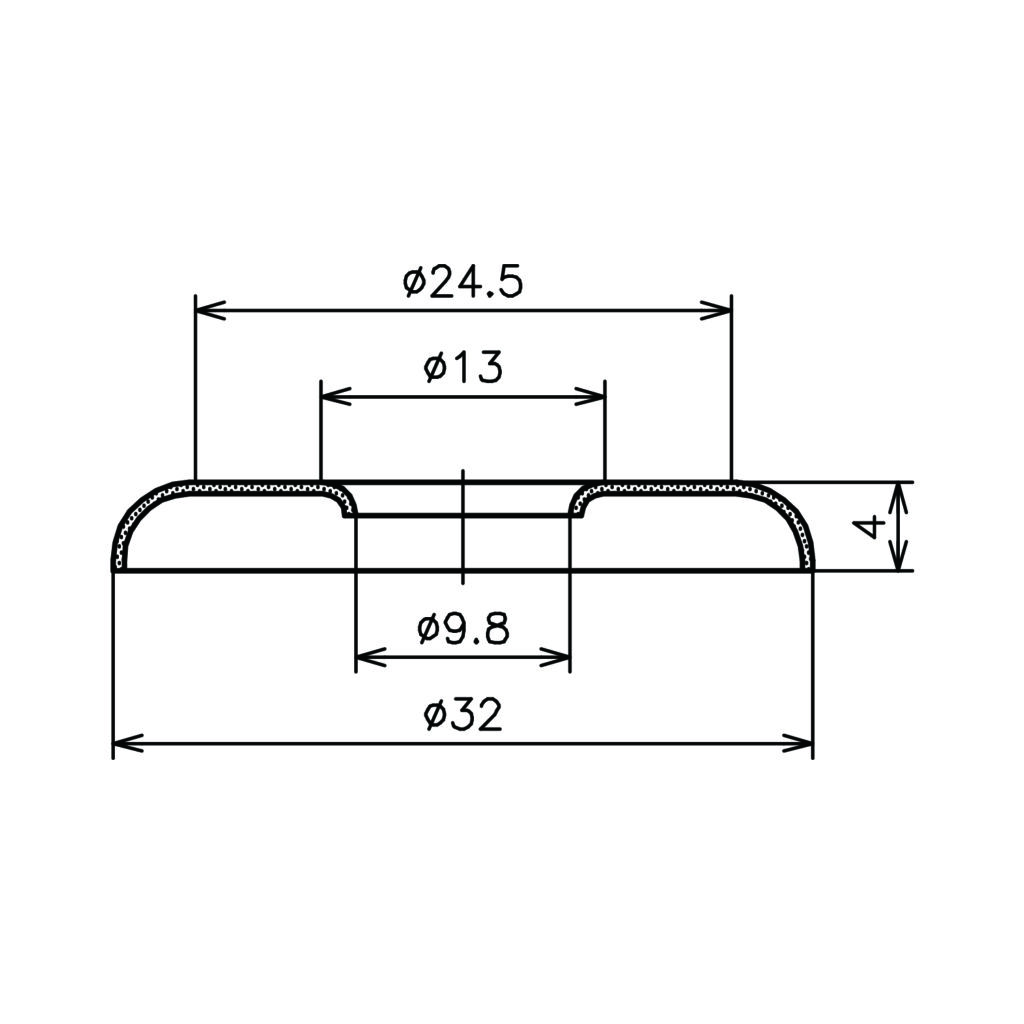

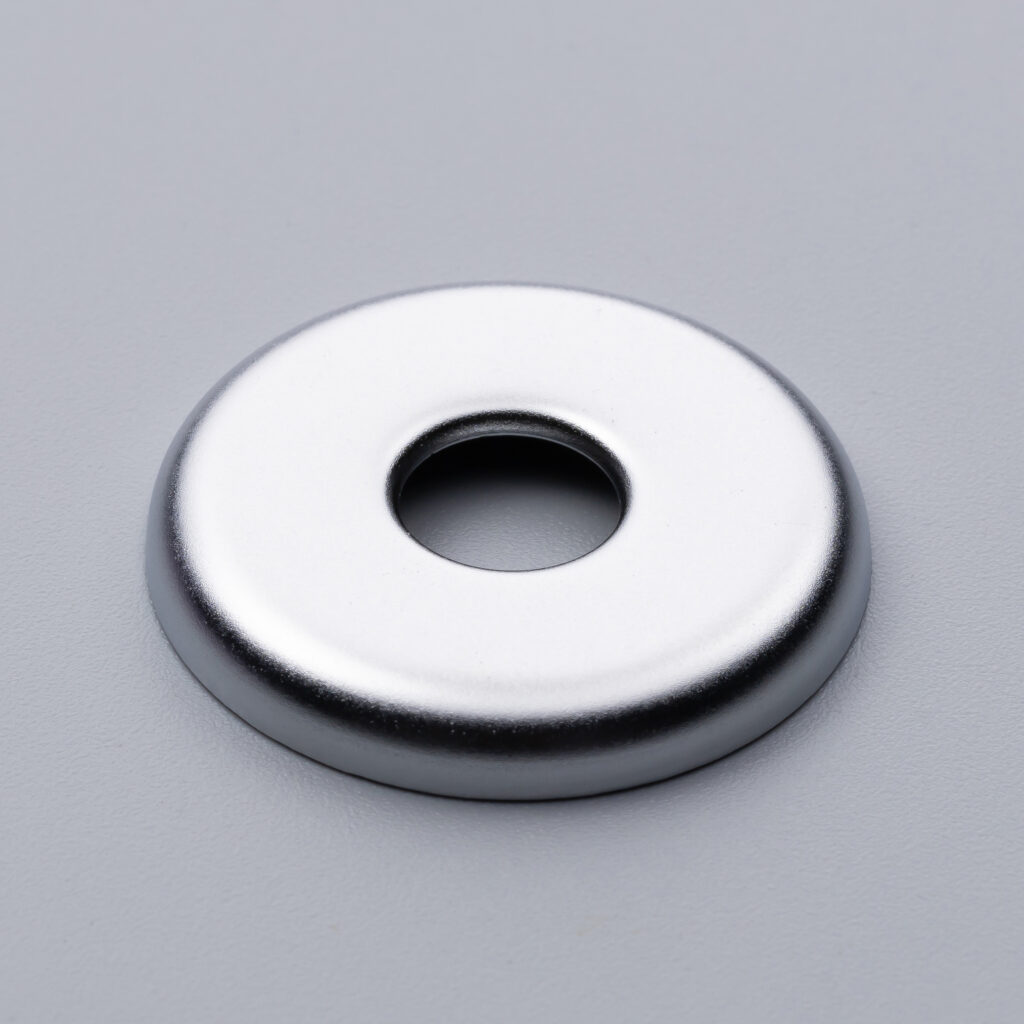

| A112029 | テンションワッシャー |
|
|
HARD CHROME | 4.00g | MAT | |
図番／No.A112029製品名称テンションワッシャー
|
|||||||
| A112010 | テンションワッシャー |
|
|
HARD CHROME | 1.50g | MAT | |
図番／No.A112010製品名称テンションワッシャー
|
|||||||
| A112026 | テンションワッシャー |
|
|
HARD CHROME | 2.00g | MAT | |
図番／No.A112026製品名称テンションワッシャー
|
|||||||
| B302010 | テンションワッシャー |
|
|
C10-92CW | 2.50g | NF DPA | |
図番／No.B302010製品名称テンションワッシャー
|
|||||||
| A112011 | テンションワッシャー |
|
|
HARD CHROME | 2.40g | MAT | |
図番／No.A112011製品名称テンションワッシャー
|
|||||||
| A112014 | テンションワッシャー |
|
|
HARD CHROME | 3.50g | MAT | |
図番／No.A112014製品名称テンションワッシャー
|
|||||||
| A112012 | テンションワッシャー |
|
|
HARD CHROME | 4.80g | MAT | |
図番／No.A112012製品名称テンションワッシャー
|
|||||||
| A201041 | テンションワッシャー |
|
|
HARD CHROME | 5.90g | MAT | |
図番／No.A201041製品名称テンションワッシャー
|
|||||||
| A112019 | テンションワッシャー |
|
|
HARD CHROME | 8.20g | MAT | |
図番／No.A112019製品名称テンションワッシャー
|
|||||||

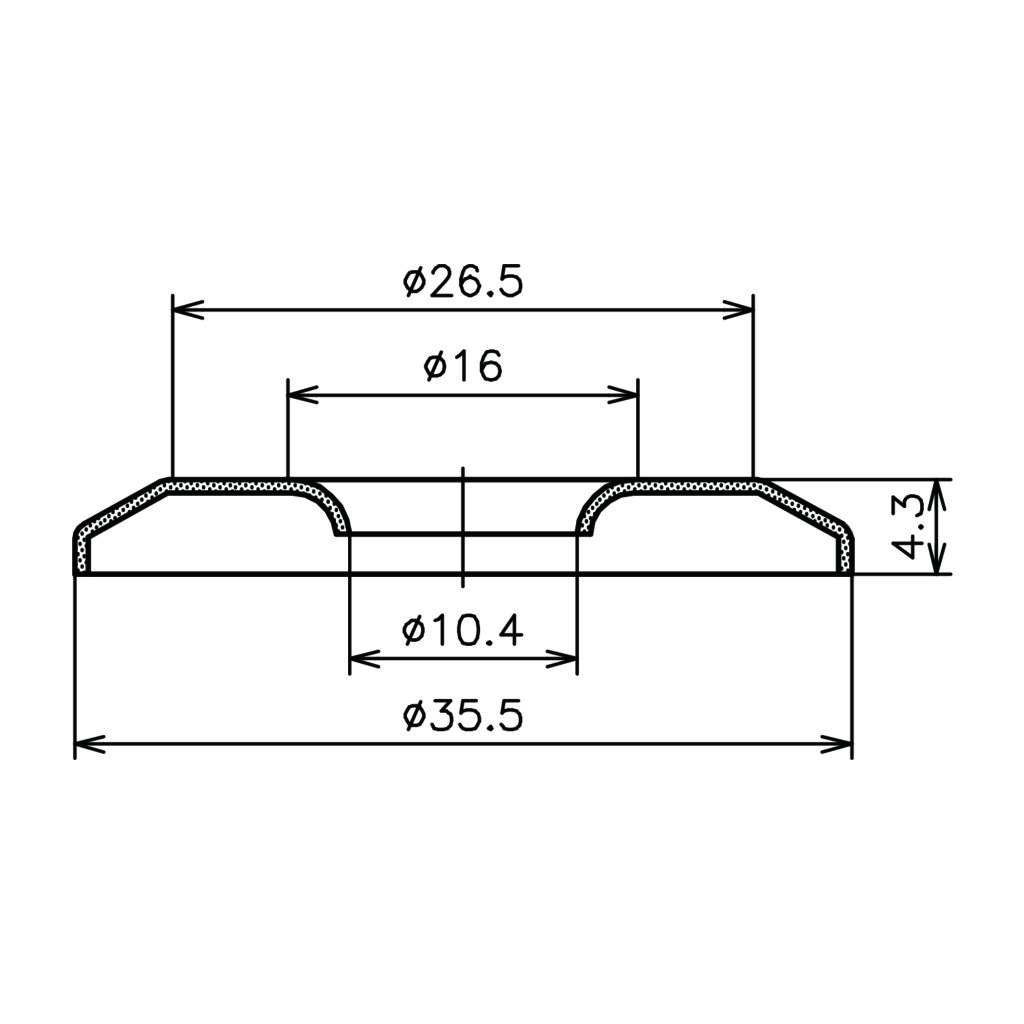

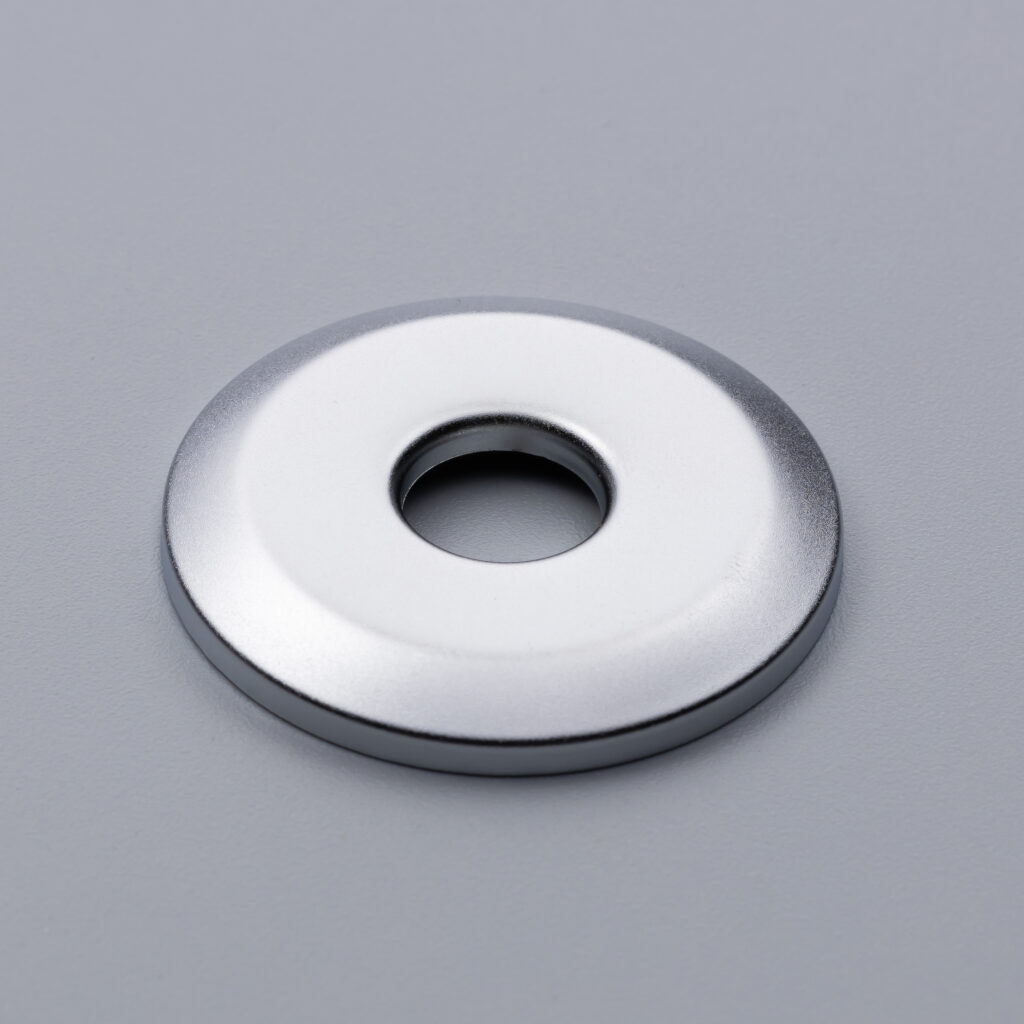

| A207008 | テンションワッシャー |
|
|
HARD CHROME | 3.20g | MAT | |
図番／No.A207008製品名称テンションワッシャー
|
|||||||
