YUASA PRODUCTS : DOGTAIL GUIDE

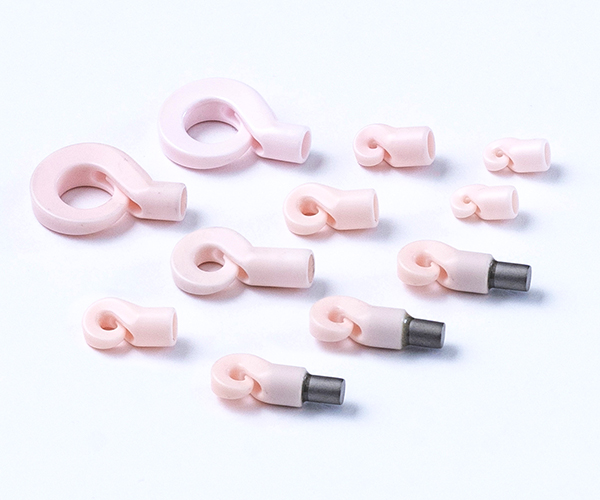

ドッグテールガイドは、外観が犬の尻尾に似ていることからその名が付いたガイドで、糸の走行方向を制御しながら安定した搬送を実現する汎用性の高い製品です。マイグレーションノズルやインターレーサーの前後、巻取り前工程など、紡糸ラインのさまざまな位置で使用されます。
糸道径や形状、材質の選定により、糸種や走行条件に応じた最適設計が可能で、安定した糸走行に寄与します。セラミック材質はYM-99C、YM-9999をラインアップ。用途や耐久性要求に応じて最適な選択が可能です。
さらに、各種ホルダーとのアッセンブリにも対応し、設備仕様や設置条件に合わせた柔軟な製品提案を行います。
| 図番／No | 製品名称 | 製品写真 | 製品図面 | 材質 | 重量 | 表面仕上げ | 詳細を見る |
|---|---|---|---|---|---|---|---|
| A211025 | ドッグテールガイド |
|
|
YM-99C | 0.70g | NF DP HF HF2 | |
図番／No.A211025製品名称ドッグテールガイド
|
|||||||
| N802001 | ドッグテールガイド |
|
|
YM-99C | 0.80g | NF DP HF HF2 | |
図番／No.N802001製品名称ドッグテールガイド
|
|||||||
| B403030 | ドッグテールガイド |
|
|
YM-9999 | 0.75g | DP HF2 | |
図番／No.B403030製品名称ドッグテールガイド
|
|||||||
| B205025 | ドッグテールガイド |
|
|
YM-9999 | 0.82g | DP HF2 | |
図番／No.B205025製品名称ドッグテールガイド
|
|||||||

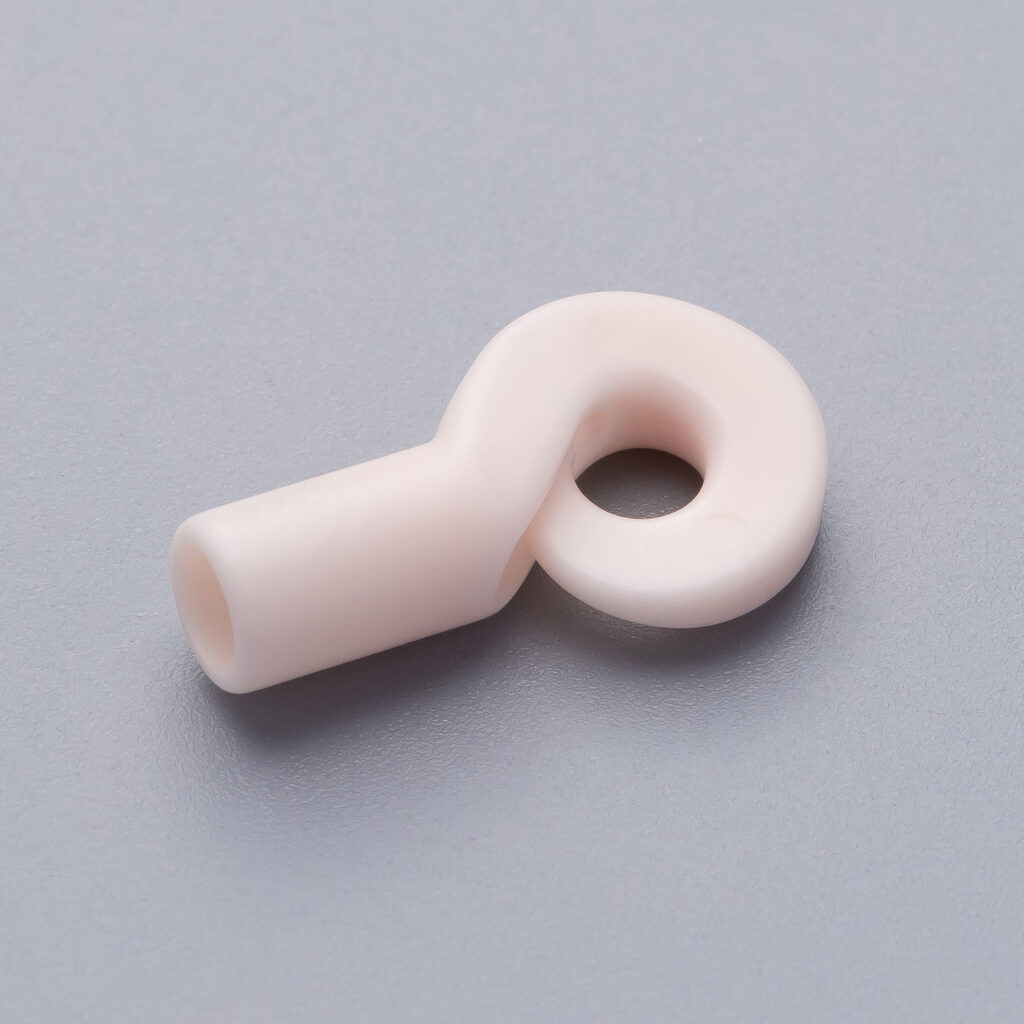

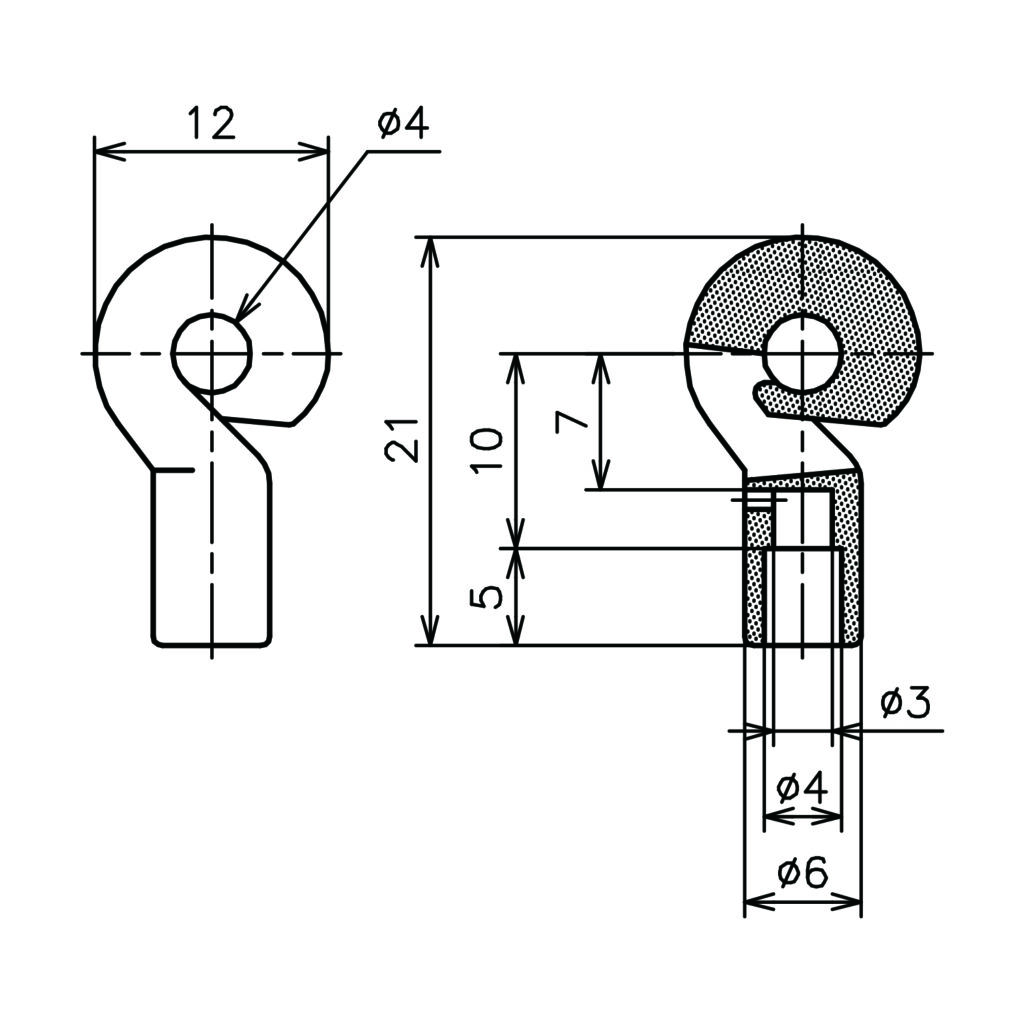

| N812043 | ドッグテールガイド |
|
|
YM-99C | 1.80g | NF DP HF HF2 | |
図番／No.N812043製品名称ドッグテールガイド
|
|||||||
| A004081 | ドッグテールガイド |
|
|
YM-99C | 2.70g | NF DP HF HF2 | |
図番／No.A004081製品名称ドッグテールガイド
|
|||||||
