ローラーガイド

YUASA PRODUCTS : ROLLER GUIDE

糸の方向調整や分繊・整列を実現するガイド。
多溝タイプや連結対応で錘数に最適化。

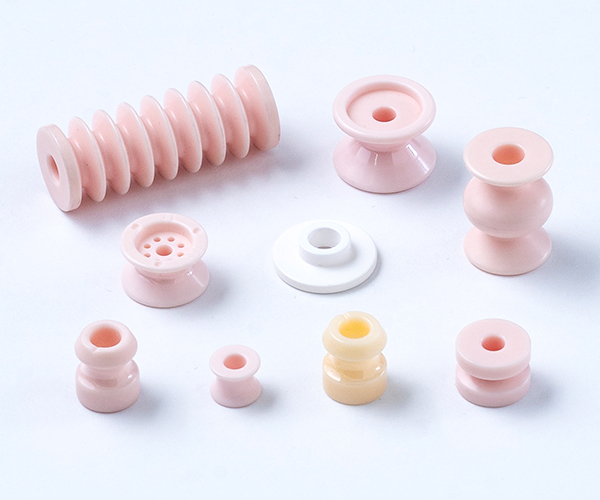

ローラーガイドは、糸や電線の走行方向を調整したり、隣り合う糸同士の接触を防ぐために使用されるセラミック製の固定式ガイドです。溝構造により糸の通り道を明確に規定し、安定した分繊と整列を実現します。
溝数や形状にはバリエーションがあり、単溝・二溝・三溝・多溝タイプなど用途に応じた選定が可能です。また、複数のガイドを横方向に連結して使用するマルチローラーガイドにも対応しており、錘数に応じた柔軟な設計が行えます。

取り付けは中心の貫通孔を利用する構造が一般的で、各機械仕様に合わせた設置が可能です。さらに、溝数・ピッチ・深さなどのオーダーメイドにも対応し、使用環境に応じた最適な仕様をご提案します。

【YUASA MEDIA 掲載記事】
> セラミック糸道が実現する、繊維へのダメージ低減と長寿命化の技術革新

図番／No	製品名称	材質	重量	表面仕上げ
C102051	ローラーガイド	YM-99C	3.33g	NF DP
図番／No.C102051 製品名称ローラーガイド製品ページで詳しく見る
D307017	ローラーガイド	YM-999CW	3.40g	NF DP
図番／No.D307017 製品名称ローラーガイド製品ページで詳しく見る
C409015	ローラーガイド	YM-99C	1.20g	NF DP HF
図番／No.C409015 製品名称ローラーガイド製品ページで詳しく見る
B407028	ローラーガイド	YM-99C	1.00g	NF DP HF HF2
図番／No.B407028 製品名称ローラーガイド製品ページで詳しく見る
A712042	ローラーガイド	YM-99C	1.10g	NF DP HF HF2
図番／No.A712042 製品名称ローラーガイド製品ページで詳しく見る
A206095	ローラーガイド	YM-99C	3.70g	NF DP HF HF2
図番／No.A206095 製品名称ローラーガイド製品ページで詳しく見る
B901032	ローラーガイド	YM-99C	3.70g	NF DP HF2
図番／No.B901032 製品名称ローラーガイド製品ページで詳しく見る
A012050	ローラーガイド	YM-99C	4.60g	NF DP HF HF2
図番／No.A012050 製品名称ローラーガイド製品ページで詳しく見る
B607024	ローラーガイド	YM-99C	7.80g	NF DP HF
図番／No.B607024 製品名称ローラーガイド製品ページで詳しく見る
B512023	ローラーガイド	YM-99C	7.40g	NF DP HF HF2
図番／No.B512023 製品名称ローラーガイド製品ページで詳しく見る
A406013	ローラーガイド	YM-99C	11.0g	NF DP HF HF2
図番／No.A406013 製品名称ローラーガイド製品ページで詳しく見る
A204013	ローラーガイド	YM-99C	4.60g	NF DP HF HF2
図番／No.A204013 製品名称ローラーガイド製品ページで詳しく見る
C006020	ローラーガイド	YM-99C	14.80g	NF DP
図番／No.C006020 製品名称ローラーガイド製品ページで詳しく見る
A003060	ローラーガイド	YM-99C	8.40g	NF DP HF
図番／No.A003060 製品名称ローラーガイド製品ページで詳しく見る
B211017	ローラーガイド	YM-99C	9.20g	NF DP HF HF2
図番／No.B211017 製品名称ローラーガイド製品ページで詳しく見る

マルチローラーガイド

図番／No	製品名称	材質	重量	表面仕上げ
B901003	マルチローラーガイド	C10-92CW	1.60g	NF DPA
図番／No.B901003 製品名称マルチローラーガイド製品ページで詳しく見る
B901004	マルチローラーガイド	C10-92CW	2.20g	NF
図番／No.B901004 製品名称マルチローラーガイド製品ページで詳しく見る
B901005	マルチローラーガイド	C10-92CW	2.90g	NF
図番／No.B901005 製品名称マルチローラーガイド製品ページで詳しく見る
