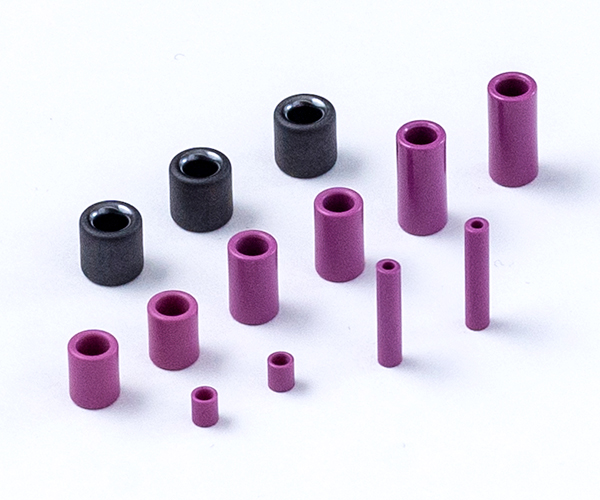

チューブガイドは、外観はパイプガイドと同様の形状を持ちながら、糸や電線をパイプ内側に通して走行させる通過型のガイドです。内径部は研磨仕上げが施されており、糸や電線へのダメージを抑えながら安定した通過を実現します。糸を内部に通す構造により、糸の振れや外部接触による汚れの付着を防ぎ、品質を維持しながら安定走行に寄与します。
材質はセラミックを基本とし、金属線用途には高硬度のSiC（炭化ケイ素）材の製品もラインアップ。使用環境に応じた適切な材質選定により、安定した走行と耐久性を両立します。
YUASA PRODUCTS : TUBE GUIDE
内径研磨でダメージ低減。
安定通過を実現するガイド。
| 図番／No | 製品名称 | 製品写真 | 製品図面 | 材質 | 重量 | 表面仕上げ | 詳細を見る |
|---|---|---|---|---|---|---|---|
| N303013 | チューブガイド |
|
|
C07-96C | 0.20g | NF DP | |
図番／No.N303013製品名称チューブガイド
|
|||||||
| A212075 | チューブガイド |
|
|
C07-96C | 0.13g | NF | |
図番／No.A212075製品名称チューブガイド
|
|||||||
| A712013 | チューブガイド |
|
|
C07-96C | 0.30g | NF DP | |
図番／No.A712013製品名称チューブガイド
|
|||||||
| A908037 | チューブガイド |
|
|
C07-96C | 0.05g | NF | |
図番／No.A908037製品名称チューブガイド
|
|||||||
| A303013 | チューブガイド |
|
|
C07-96C | 0.40g | NF | |
図番／No.A303013製品名称チューブガイド
|
|||||||
| D812006 | チューブガイド |
|
|
C20-99SC | 0.40g | DP | |
図番／No.D812006製品名称チューブガイド
|
|||||||
