YUASA PRODUCTS : TRAVERSE GUIDE

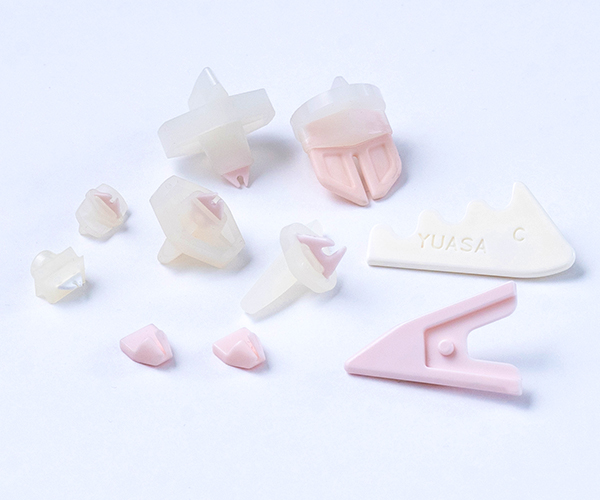

トラバースガイドは、糸を左右に往復させながらボビンへ均一に巻き取るためのガイドです。巻取り品質を左右する重要部品であり、寸法精度や安定性が巻姿に大きく影響します。
カムトラバースガイドは糸接触部にセラミック、金属カム接触部に樹脂を用いた異材質構造を採用し、高強度な同時成形により耐久性を確保しています。弊社では、湿度管理による寸法安定化まで徹底し、厳格な寸法管理のもと各機械仕様に高精度で適合させております。YUASA BRANDならではの品質管理により、長期にわたり安定した美しい巻姿を実現します。
また近年、高速ワインダー向けに主流となっている羽根トラバースも各種取り揃えており、用途や機械仕様に応じた最適なガイド選定に対応しています。
| 図番／No | 製品名称 | 製品写真 | 製品図面 | 材質 | 重量 | 表面仕上げ | 詳細を見る |
|---|---|---|---|---|---|---|---|
| B302040 | トラバースガイド |
|
|
YM-99C・PA-H | 0.40g | NF DP | |
図番／No.B302040製品名称トラバースガイド
|
|||||||
| B610040 | トラバースガイド |
|
|
C10-92CW・PA-H | 0.40g | NF DP | |
図番／No.B610040製品名称トラバースガイド
|
|||||||
| B610020 | トラバースガイド |
|
|
YM-99C・PA-H | 0.40g | NF DP | |
図番／No.B610020製品名称トラバースガイド
|
|||||||
| B804040 | トラバースガイド |
|
|
C10-92CW・PA-H | 0.40g | NF DP | |
図番／No.B804040製品名称トラバースガイド
|
|||||||
| D409060 | トラバースガイド |
|
|
YM-99C・PA-H | 0.60g | NF DP | |
図番／No.D409060製品名称トラバースガイド
|
|||||||
| C604020 | トラバースガイド |
|
|
YM-99C・PA-H | 0.45g | NF DP | |
図番／No.C604020製品名称トラバースガイド
|
|||||||
| C606001 | トラバースガイド |
|
|
YM-99C・PA-H | 0.45g | NF DP | |
図番／No.C606001製品名称トラバースガイド
|
|||||||
| D503045 | トラバースガイド |
|
|
YM-99C・PA-H | 0.45g | NF DP | |
図番／No.D503045製品名称トラバースガイド
|
|||||||
| B901001 | トラバースガイド |
|
|
YM-99C・PA-H | 0.45g | NF DP | |
図番／No.B901001製品名称トラバースガイド
|
|||||||
| B901010 | トラバースガイド |
|
|
C10-92CW・PA-H | 0.45g | NF DP | |
図番／No.B901010製品名称トラバースガイド
|
|||||||
| C008049 | トラバースガイド |
|
|
YM-99C・PA-H | 0.45g | NF DP | |
図番／No.C008049製品名称トラバースガイド
|
|||||||
| D912076 | トラバースガイド |
|
|
YM-99C・PA-H | 0.50g | NF DP | |
図番／No.D912076製品名称トラバースガイド
|
|||||||
| F202044 | トラバースガイド |
|
|
YM-99C・PA-H | 0.50g | NF DP | |
図番／No.F202044製品名称トラバースガイド
|
|||||||
| B901020 | トラバースガイド |
|
|
C10-92CW・PA-H | 0.45g | NF DP | |
図番／No.B901020製品名称トラバースガイド
|
|||||||
| A001030 | トラバースガイド |
|
|
YM-99C・PA-F | 0.60g | NF DP | |
図番／No.A001030製品名称トラバースガイド
|
|||||||
| F406044 | トラバースガイド |
|
|
YM-99C・PA-F | 0.60g | NF DP | |
図番／No.F406044製品名称トラバースガイド
|
|||||||
| B303005 | トラバースガイド |
|
|
YM-99C・PA-F | 0.60g | NF DP | |
図番／No.B303005製品名称トラバースガイド
|
|||||||
| C709005 | トラバースガイド |
|
|
YM-99C・PA-H | 0.60g | NF DP | |
図番／No.C709005製品名称トラバースガイド
|
|||||||
| B610005 | トラバースガイド |
|
|
C10-92CW・PA-F | 0.60g | NF DP | |
図番／No.B610005製品名称トラバースガイド
|
|||||||
| B402005 | トラバースガイド |
|
|
YM-99C・PA-F | 0.60g | NF DP | |
図番／No.B402005製品名称トラバースガイド
|
|||||||
| D912075 | トラバースガイド |
|
|
YM-99C・PA-F | 0.60g | NF DP | |
図番／No.D912075製品名称トラバースガイド
|
|||||||
| B804005 | トラバースガイド |
|
|
C10-92CW・PA-F | 0.60g | NF DP | |
図番／No.B804005製品名称トラバースガイド
|
|||||||
| B610030 | トラバースガイド |
|
|
YM-99C・PA-F | 1.00g | NF DP | |
図番／No.B610030製品名称トラバースガイド
|
|||||||
| B606060 | トラバースガイド |
|
|
C10-92CW・PA-F | 1.00g | NF DP | |
図番／No.B606060製品名称トラバースガイド
|
|||||||
| A811030 | トラバースガイド |
|
|
YM-99C・PA-F | 1.10g | NF DP | |
図番／No.A811030製品名称トラバースガイド
|
|||||||
| B804060 | トラバースガイド |
|
|
C10-92CW・PA-F | 1.00g | NF DP | |
図番／No.B804060製品名称トラバースガイド
|
|||||||
| A812011 | トラバースガイド |
|
|
YM-99C・PA-F | 1.20g | NF DP | |
図番／No.A812011製品名称トラバースガイド
|
|||||||
| A612090 | トラバースガイド |
|
|
YM-99C・PA-A | 3.40g | NF DP | |
図番／No.A612090製品名称トラバースガイド
|
|||||||
| B904003 | トラバースガイド |
|
|
C10-92CW・PA-F | 0.4g | NF DP | |
図番／No.B904003製品名称トラバースガイド
|
|||||||
| B805001 | トラバースガイド |
|
|
C10-92CW・PA-F | 0.45g | NF DP | |
図番／No.B805001製品名称トラバースガイド
|
|||||||
| F401003 | トラバースガイド |
|
|
YM-99C・PA-H | 1.00g | NF DP | |
図番／No.F401003製品名称トラバースガイド
|
|||||||
| B303015 | トラバースガイド |
|
|
YM-99C・PA-H | 1.00g | NF DP | |
図番／No.B303015製品名称トラバースガイド
|
|||||||
| D007011 | トラバースガイド |
|
|
YM-99C・PA-H | 0.97g | NF DP | |
図番／No.D007011製品名称トラバースガイド
|
|||||||
| B610015 | トラバースガイド |
|
|
C10-92CW・PA-H | 1.00g | NF DP | |
図番／No.B610015製品名称トラバースガイド
|
|||||||
| B402015 | トラバースガイド |
|
|
YM-99C・PA-H | 1.00g | NF DP | |
図番／No.B402015製品名称トラバースガイド
|
|||||||
| A110049 | トラバースガイド |
|
|
YM-99C・PA-H | 1.20g | NF DP | |
図番／No.A110049製品名称トラバースガイド
|
|||||||
| B804015 | トラバースガイド |
|
|
C10-92CW・PA-H | 1.20g | NF DP | |
図番／No.B804015製品名称トラバースガイド
|
|||||||
| B408032 | トラバースガイド |
|
|
YM-99C・PA-F | 1.50g | NF DP | |
図番／No.B408032製品名称トラバースガイド
|
|||||||

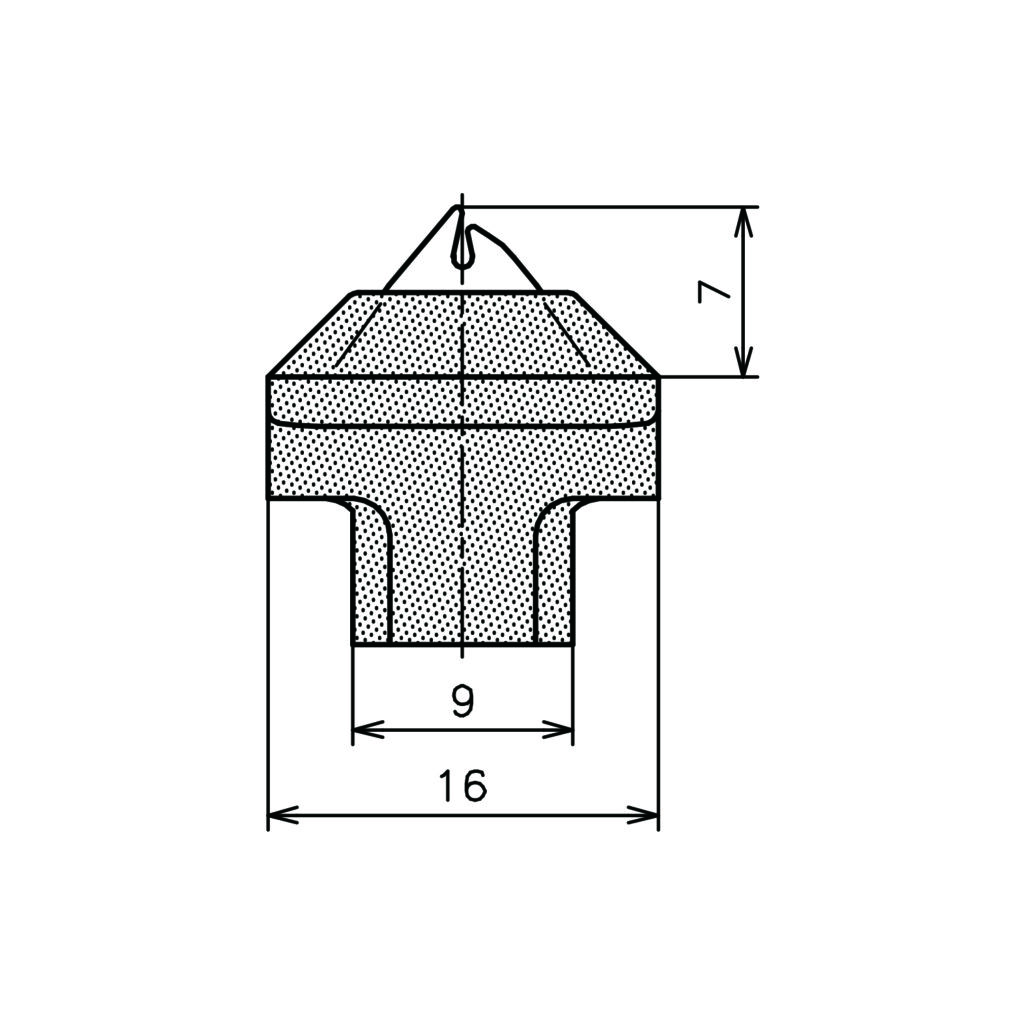

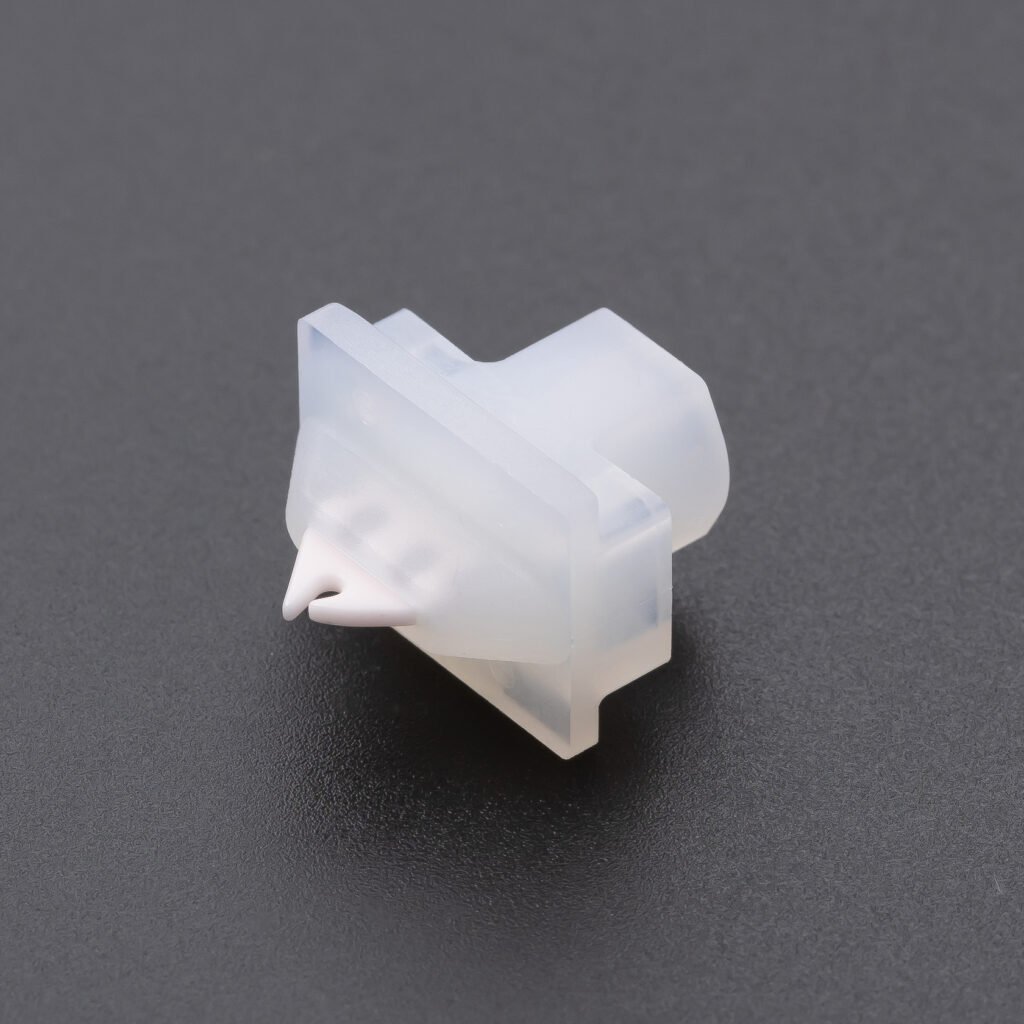

| C108004 | トラバースガイド |
|
|
YM-99C・PA-H | 1.10g | NF DP | |
図番／No.C108004製品名称トラバースガイド
|
|||||||
| D308025 | トラバースガイド |
|
|
YM-99C・PA-H | 1.35g | NF DP | |
図番／No.D308025製品名称トラバースガイド
|
|||||||
| F111083 | トラバースガイド |
|
|
C10-92CW・PA-F | 1.48g | NF DP | |
図番／No.F111083製品名称トラバースガイド
|
|||||||
| B505001 | トラバースガイド |
|
|
YM-99C・PA-F | 2.10g | NF DP | |
図番／No.B505001製品名称トラバースガイド
|
|||||||
| B804001 | トラバースガイド |
|
|
C10-92CW・PA-F | 2.10g | NF DP | |
図番／No.B804001製品名称トラバースガイド
|
|||||||
| C703055 | トラバースガイド |
|
|
C10-92CW・PA-F | 2.10g | NF DP | |
図番／No.C703055製品名称トラバースガイド
|
|||||||
| D404009 | トラバースガイド |
|
|
YM-99C | 3.53g | NF DPA HF | |
図番／No.D404009製品名称トラバースガイド
|
|||||||

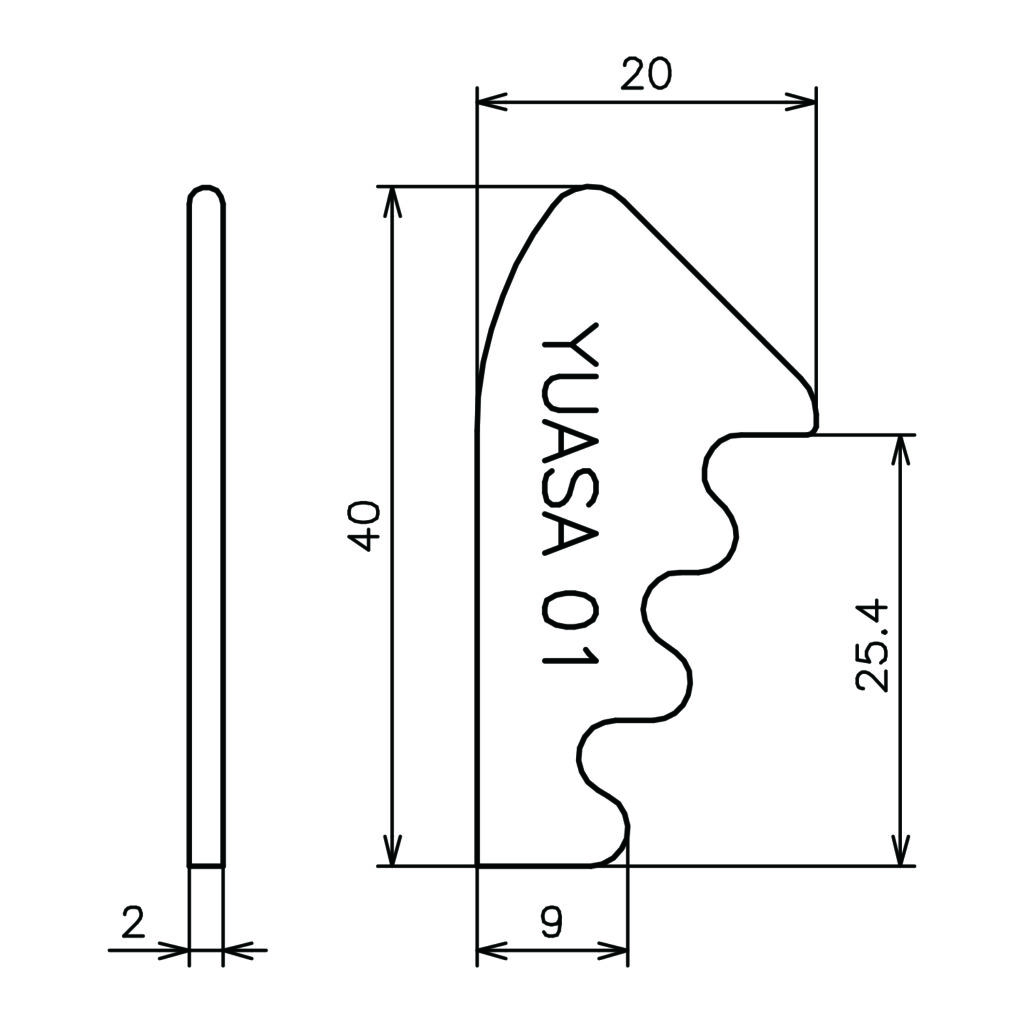

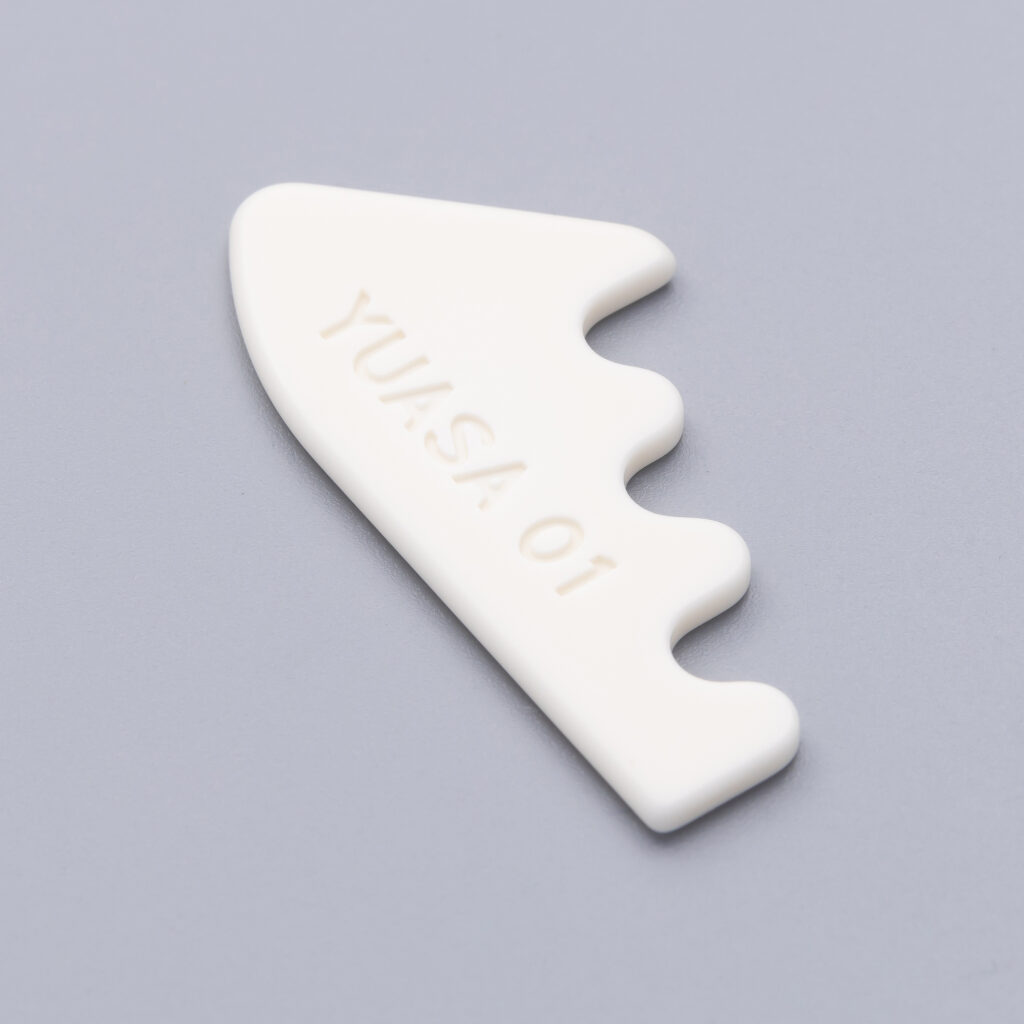

| Q008027WH | トラバースガイド |
|
|
C25-99CW | 3.50g | NF DPA | |
図番／No.Q008027WH製品名称トラバースガイド
|
|||||||
| Q101111WH | トラバースガイド |
|
|
C25-99CW | 3.30g | NF DPA | |
図番／No.Q101111WH製品名称トラバースガイド
|
|||||||
| Q101222WH | トラバースガイド |
|
|
C25-99CW | 3.30g | NF DPA | |
図番／No.Q101222WH製品名称トラバースガイド
|
|||||||
| D806035 | トラバースガイド |
|
|
YM-99C | 2.00g | NF DPA HF | |
図番／No.D806035製品名称トラバースガイド
|
|||||||
| D708018 | トラバースガイド |
|
|
YM-99C | 0.78g | NF HF | |
図番／No.D708018製品名称トラバースガイド
|
|||||||
| N810031 | トラバースガイド |
|
|
YM-99C | 0.55g | NF DP HF | |
図番／No.N810031製品名称トラバースガイド
|
|||||||
| A106050 | トラバースガイド |
|
|
YM-99C | 0.65g | NF DP HF | |
図番／No.A106050製品名称トラバースガイド
|
|||||||
| C105008 | トラバースガイド |
|
|
YM-99C | 2.70g | NF | |
図番／No.C105008製品名称トラバースガイド
|
|||||||
