製品情報
YUASA PRODUCTS : SNAIL GUIDE

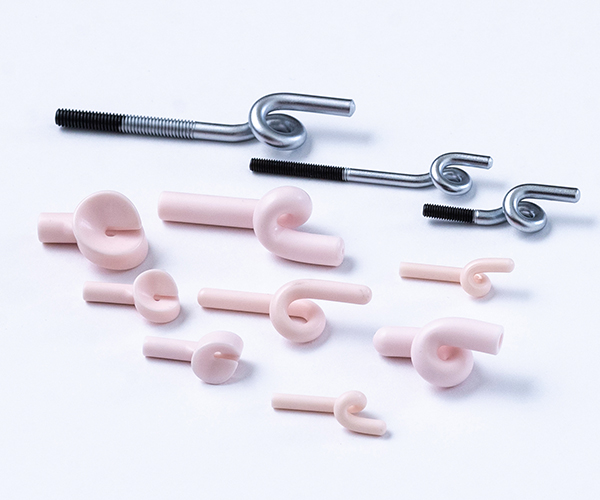

スネールガイドは、豚の尻尾に似ていることからピッグテールガイドとも呼ばれ、糸の走行方向を制御する「あや振り」などに使われる汎用性の高いガイドです。オイリングガイド下流や巻取り前工程など、幅広く設置可能です。
糸当たり部が滑らかなカーブ形状を持つため、糸に無理な角度変化を与えにくく、安定した走行を実現します。糸道径や形状の選定により、使用条件に応じた最適なガイド設計が可能です。
材質は寿命に優れたセラミックに加え、金属製（硬質クロムめっき）にも対応しており、欠け・割れ対策など用途に応じた使い分けが可能です。各種ホルダーとのアッセンブリにも対応し、設備仕様に合わせた柔軟な提案を行います。
CATEGORY
| 図番／No | 製品名称 | 製品写真 | 製品図面 | 材質 | 重量 | 表面仕上げ | 詳細を見る |
|---|---|---|---|---|---|---|---|
| A911050 | スネールガイド |
|
|
YM-99C | 0.90g | NF DP HF HF2 | |
図番／No.A911050製品名称スネールガイド
|
|||||||
| A911051 | スネールガイド |
|
|
YM-99C | 0.90g | NF DP HF HF2 | |
図番／No.A911051製品名称スネールガイド
|
|||||||
| A501018 | スネールガイド |
|
|
YM-99C | 1.00g | NF DP HF HF2 | |
図番／No.A501018製品名称スネールガイド
|
|||||||
| A501019 | スネールガイド |
|
|
YM-99C | 1.00g | NF DP HF HF2 | |
図番／No.A501019製品名称スネールガイド
|
|||||||
| A201018 | スネールガイド |
|
|
YM-99C | 1.10g | NF DP HF HF2 | |
図番／No.A201018製品名称スネールガイド
|
|||||||
| A201019 | スネールガイド |
|
|
YM-99C | 1.10g | NF DP HF HF2 | |
図番／No.A201019製品名称スネールガイド
|
|||||||
| A502043 | スネールガイド |
|
|
YM-99C | 2.10g | NF DP HF HF2 | |
図番／No.A502043製品名称スネールガイド
|
|||||||
| A502044 | スネールガイド |
|
|
YM-99C | 2.10g | NF DP HF HF2 | |
図番／No.A502044製品名称スネールガイド
|
|||||||
| A205037 | スネールガイド |
|
|
YM-99C | 2.80g | NF DP HF HF2 | |
図番／No.A205037製品名称スネールガイド
|
|||||||
| A205039 | スネールガイド |
|
|
YM-99C | 2.80g | NF DP HF HF2 | |
図番／No.A205039製品名称スネールガイド
|
|||||||
| A703003 | スネールガイド |
|
|
YM-99C | 4.70g | NF DP HF HF2 | |
図番／No.A703003製品名称スネールガイド
|
|||||||
| A703004 | スネールガイド |
|
|
YM-99C | 4.70g | NF DP HF HF2 | |
図番／No.A703004製品名称スネールガイド
|
|||||||
| B401050 | スネールガイド |
|
|
YM-99C | 6.00g | NF DP HF HF2 | |
図番／No.B401050製品名称スネールガイド
|
|||||||
| B401051 | スネールガイド |
|
|
YM-99C | 6.00g | NF DP HF HF2 | |
図番／No.B401051製品名称スネールガイド
|
|||||||
| C606058 | スネールガイド |
|
|
YM-99C | 1.40g | NF DP HF HF2 | |
図番／No.C606058製品名称スネールガイド
|
|||||||
| C606059 | スネールガイド |
|
|
YM-99C | 1.40g | NF DP HF HF2 | |
図番／No.C606059製品名称スネールガイド
|
|||||||
| C707078 | スネールガイド |
|
|
YM-99C | 4.00g | NF DP HF HF2 | |
図番／No.C707078製品名称スネールガイド
|
|||||||
| C707079 | スネールガイド |
|
|
YM-99C | 4.00g | NF DP HF HF2 | |
図番／No.C707079製品名称スネールガイド
|
|||||||
| A502023 | スネールガイド |
|
|
YM-99C | 1.50g | NF DP HF HF2 | |
図番／No.A502023製品名称スネールガイド
|
|||||||
| A502024 | スネールガイド |
|
|
YM-99C | 1.50g | NF DP HF HF2 | |
図番／No.A502024製品名称スネールガイド
|
|||||||
| A704012 | スネールガイド |
|
|
YM-99C | 1.80g | NF DP HF HF2 | |
図番／No.A704012製品名称スネールガイド
|
|||||||
| A704013 | スネールガイド |
|
|
YM-99C | 1.80g | NF DP HF HF2 | |
図番／No.A704013製品名称スネールガイド
|
|||||||
| A208003-R(L) | スネールガイド |
|
|
HARD CHROME | 2.70g | MAT | |
図番／No.A208003-R(L)製品名称スネールガイド
|
|||||||

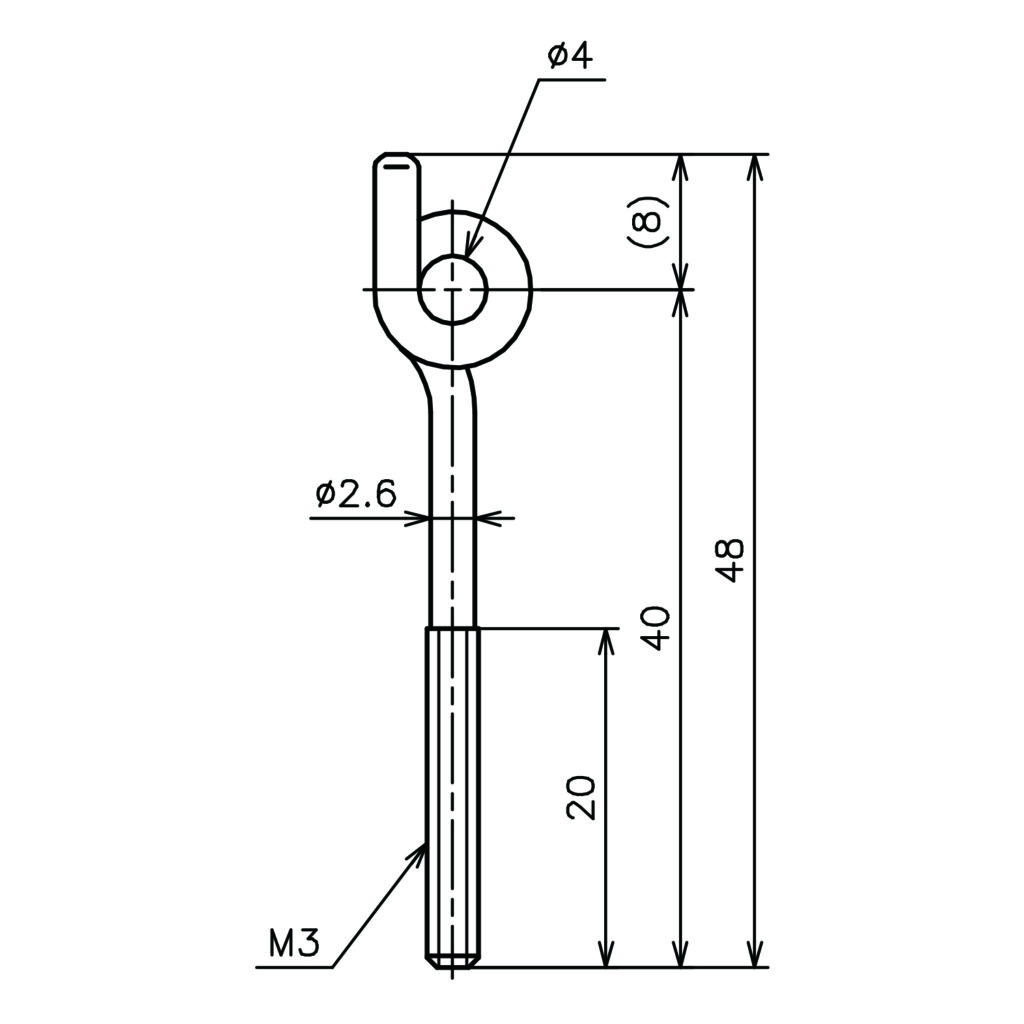

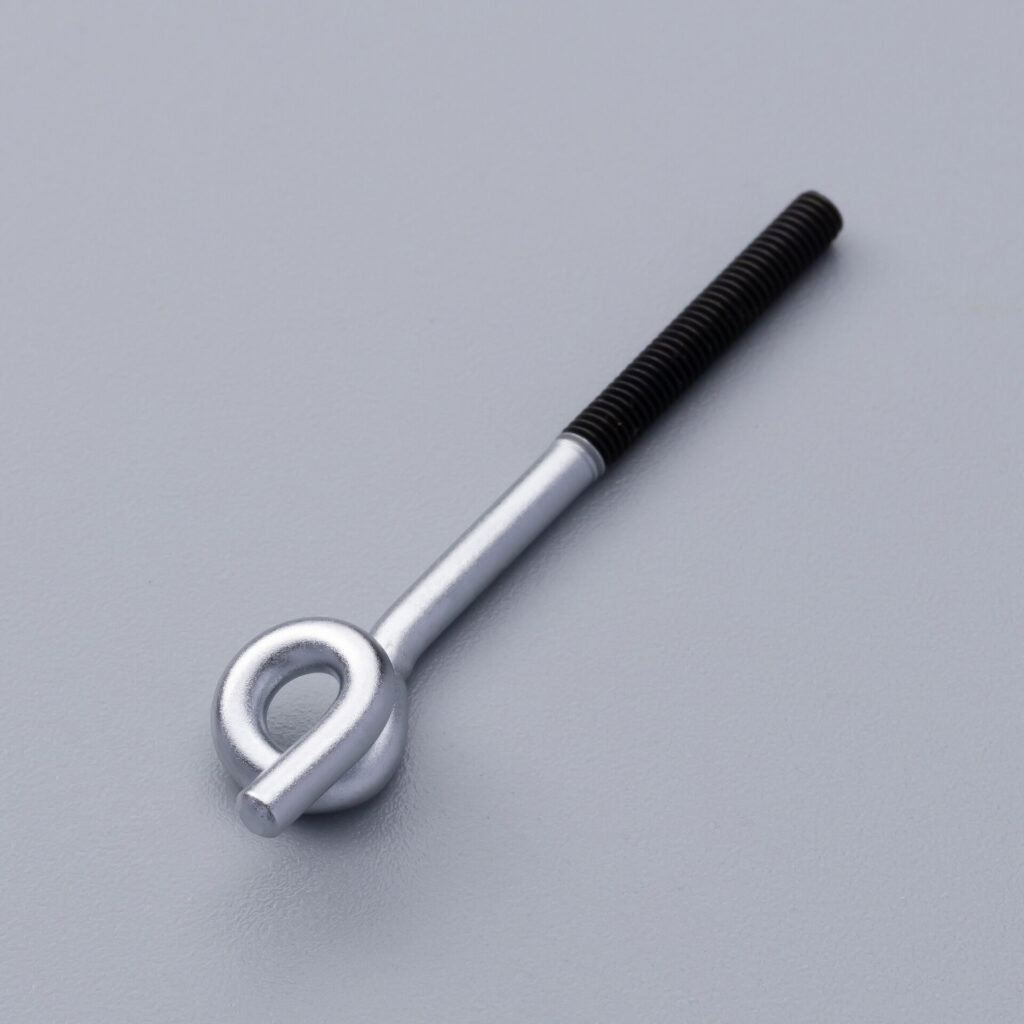

| A408132-R(L) | スネールガイド |
|
|
HARD CHROME | 2.80g | MAT | |
図番／No.A408132-R(L)製品名称スネールガイド
|
|||||||

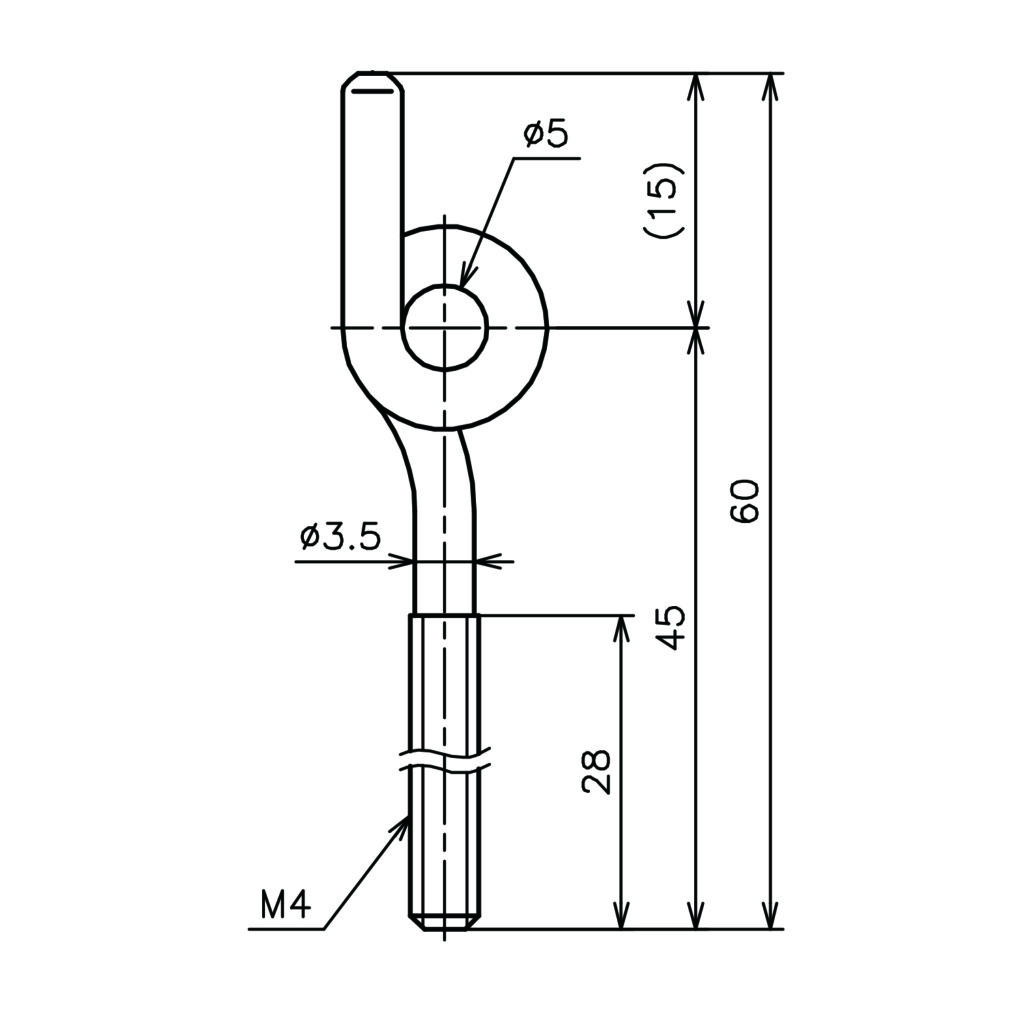

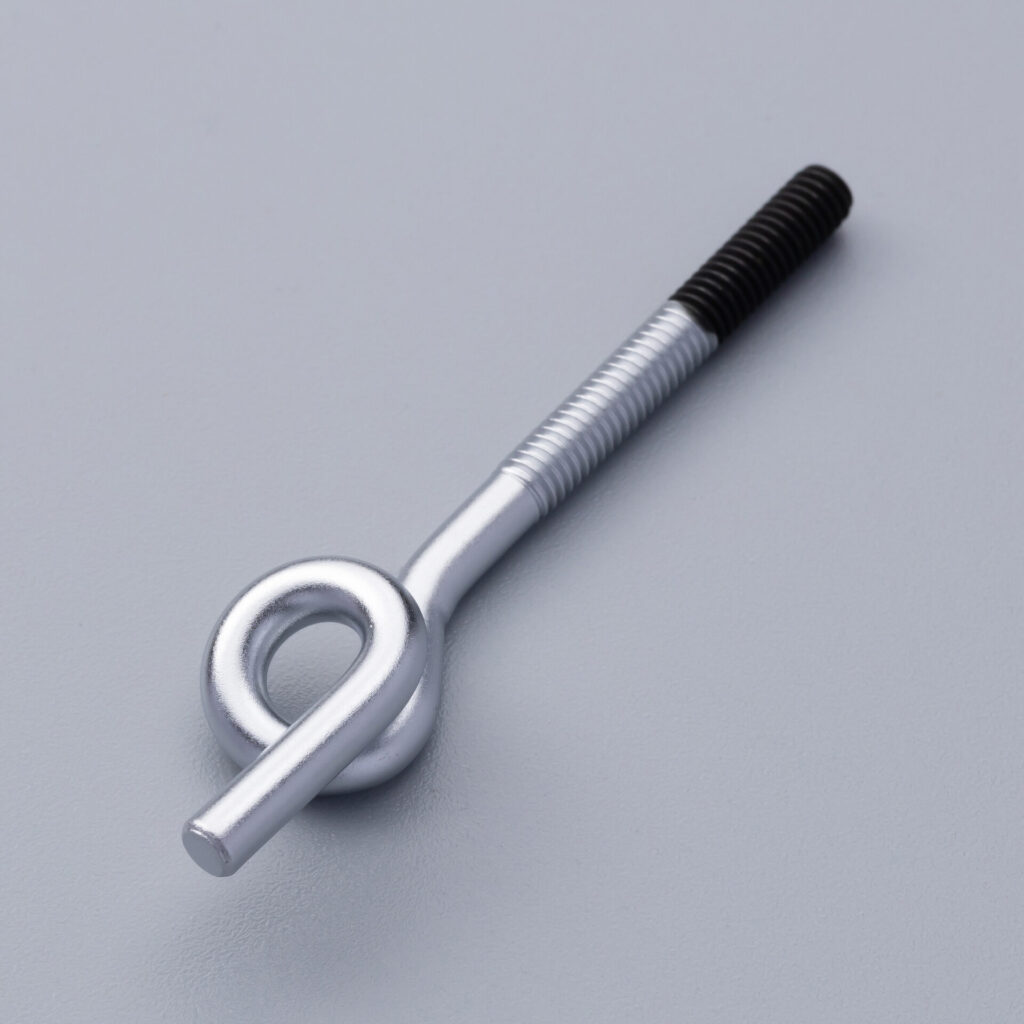

| A408067-R(L) | スネールガイド |
|
|
HARD CHROME | 6.40g | MAT | |
図番／No.A408067-R(L)製品名称スネールガイド
|
|||||||
| D105139-R(L) | スネールガイド |
|
|
HARD CHROME | 8.00g | MAT | |
図番／No.D105139-R(L)製品名称スネールガイド
|
|||||||
| D105075 | スネールガイド |
|
|
YM-99C・SUS | 5.50g | - | |
図番／No.D105075製品名称スネールガイド
|
|||||||
| D105078 | スネールガイド |
|
|
YM-99C・SUS | 5.50g | - | |
図番／No.D105078製品名称スネールガイド
|
|||||||
CATEGORY
| 図番／No | 製品名称 | 製品写真 | 製品図面 | 材質 | 重量 | 表面仕上げ | 詳細を見る |
|---|---|---|---|---|---|---|---|
| A012035 | ホルダ |
|
|
SUS | 1.40g | - | |
図番／No.A012035製品名称ホルダ
|
|||||||

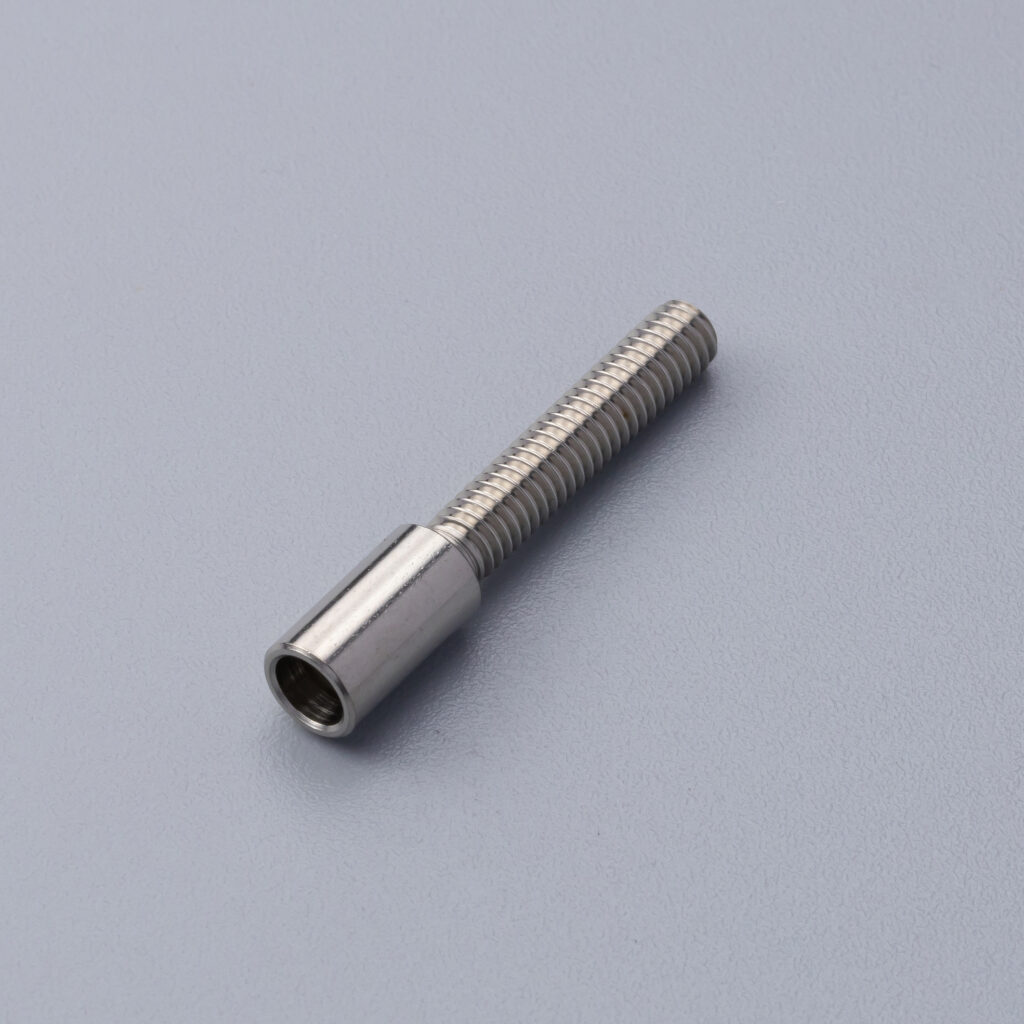

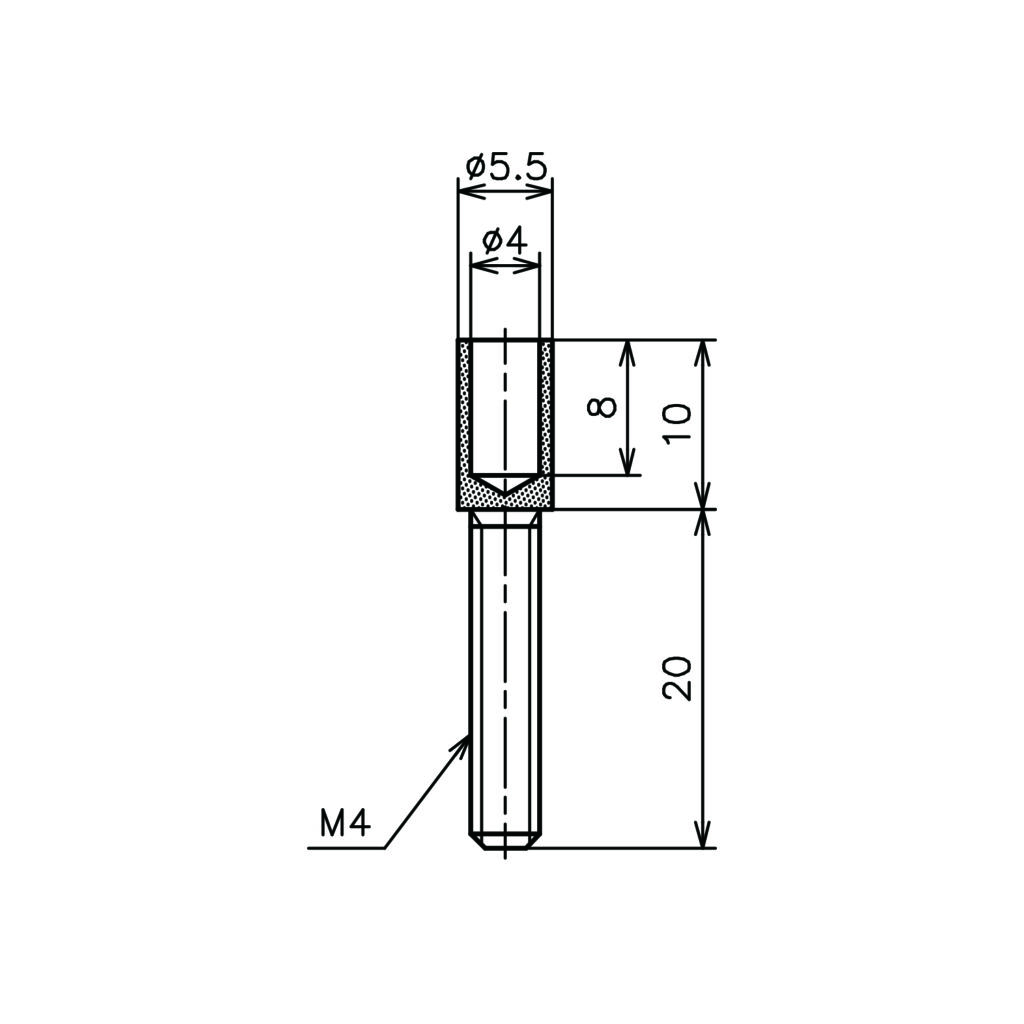

| A909016 | ホルダ |
|
|
SUS | 2.50g | - | |
図番／No.A909016製品名称ホルダ
|
|||||||
| A909025 | ホルダ |
|
|
SUS | 1.40g | - | |
図番／No.A909025製品名称ホルダ
|
|||||||
| A001047 | ホルダ |
|
|
SUS | 3.20g | - | |
図番／No.A001047製品名称ホルダ
|
|||||||

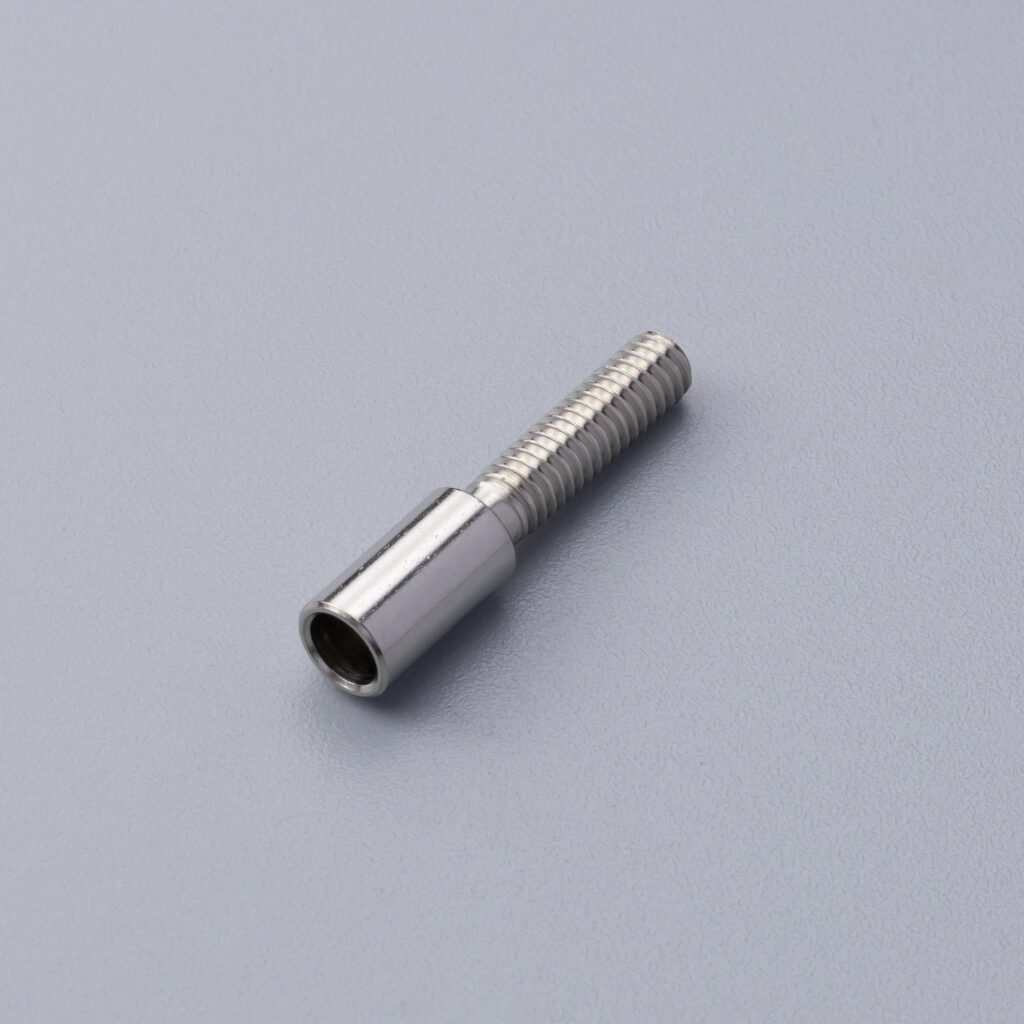

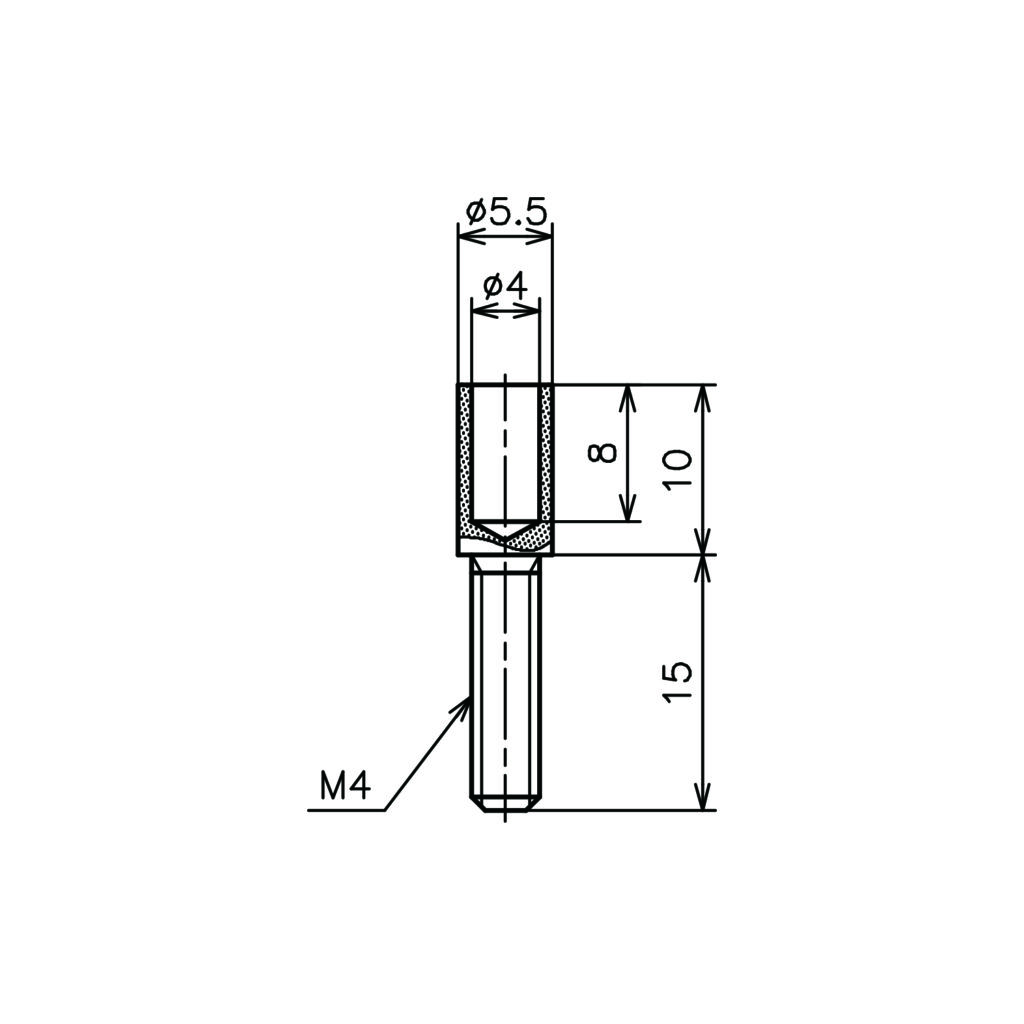

| A909015 | ホルダ |
|
|
SUS | 2.10g | - | |
図番／No.A909015製品名称ホルダ
|
|||||||
| A909024 | ホルダ |
|
|
SUS | 3.10g | - | |
図番／No.A909024製品名称ホルダ
|
|||||||
